简介
MIEN3026系列是一款专为工业通信应用而设计的一款非网管型机架式工业级以太网交换机，该产品采用工业级的双电源冗余设计，在电磁兼容特性方面具有卓越的性能。在接口配置上提供24个百兆以太网电接口2个百兆以太网光接口，为用户提供光纤以太网长距离传输或二层网络汇聚应用。
产品特点
1、支持MW Ring (自愈时间 < 20 ms)、RSTP/STP网络冗余
2、隔离型冗余电源输入，支持通用110/220VDC/VAC
3、支持 -40℃ ~ 85℃ 宽温

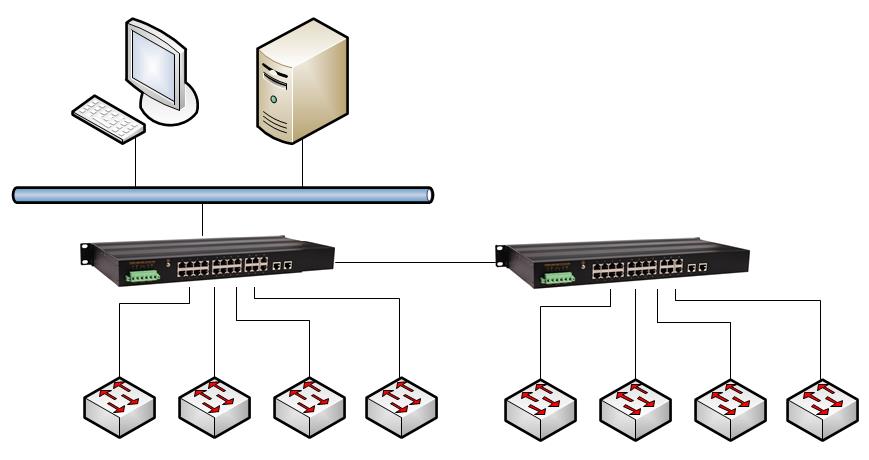

典型组网应用：（产品请以实物为准，接口配置请参考订购信息）
|
技术标准
|
|
以太网标准
|
IEEE802.3、IEEE802.3u、IEEE802.3x
|
|
接口
|
|
百兆接口
|
数量：2个100M以太网光口+24个10/100M自适应电口
|
|
接口形式：光口（1×9 固定模式，单多模可选，可定制单纤双向形式，SC/FC/ST接口可
选）
以太网电口采用RJ45形式
|
|
接口速率：100Base-FX（光口） 、10/100M自适应电口
|
|
传输距离
|
|
双绞线
|
100M（标准CAT5/CAT5e线缆）
|
|
多模光纤
|
百兆多模：850nm，2km；1310nm，5km
|
|
单模光纤
|
百兆单模：1310nm，20/40km；1550nm，60/80km
|
|
LED指示灯
|
|
前面板指示灯
|
接口指示灯：Link/ACT；Speed
|
|
系统运行指示灯：RUN
|
|
电源状态指示灯：PWR1；PWR2
|
|
电源指标
|
|
输入电压
|
DC110~220V（DC110~370V宽压范围）或AC100~240V（AC85~265V宽压范围）
|
|
输入电流
|
0.25A@110VAC/VDC
|
|
整机功耗
|
＜20W@满载
|
|
接入端子
|
5位7.62mm间距插入式端子，支持过流/过压保护
|
|
继电器告警
|
3位5.08mm间距插入式端子
1A@24VDC，支持掉电状态告警输出
|
|
工作环境
|
|
工作温度
|
-40℃~75℃
|
|
存储温度
|
-40℃~85℃
|
|
相对湿度
|
5%~95%（无凝露）
|
|
机械结构
|
|
外壳
|
IP40防护等级，铝合金外壳
|
|
安装
|
标准19英寸机架式安装
|
|

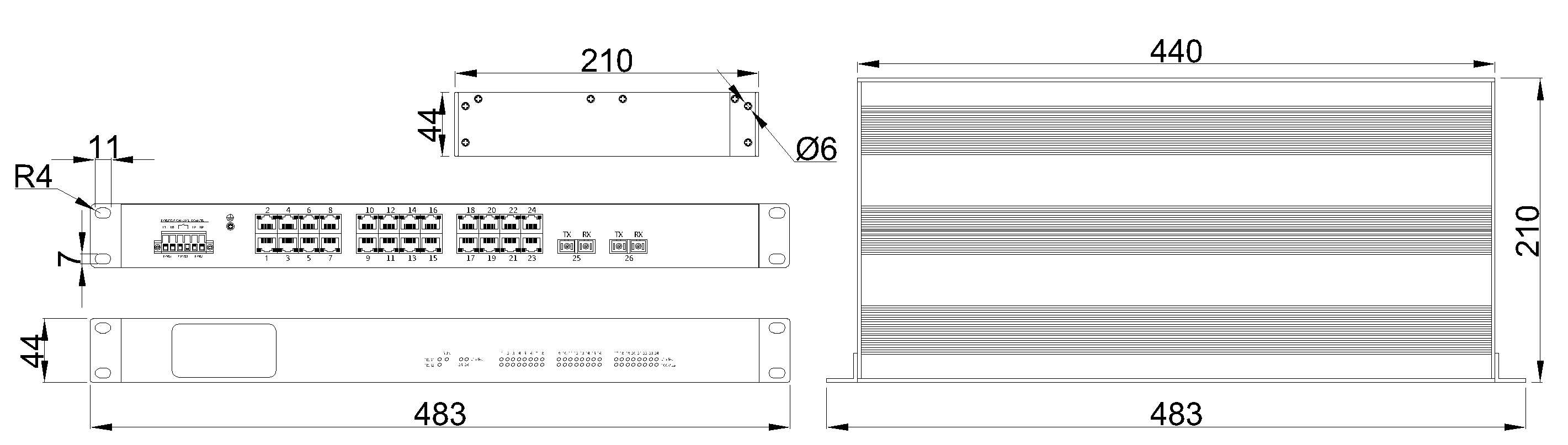

尺寸
|
483mm×44mm×210mm
|
|
相对湿度
|
5%~95%（无凝露）
|
|
行业标准
|
|
EMI
|
FCC Part 15，EN55022 class A
|
|
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
|
冲击
|
IEC60068–2-27
|
|
自由落体
|
IEC60068-2-32
|
|
震动
|
IEC60068-2-6
|
|
订购信息（标配）
|
|
MIEN3026-2S-2AD220
|
2百兆光+24百兆以太网电口，标配独立双电源
|
|
MIEN3026-2S-AD220
|
2百兆光+24百兆以太网电口，标配工业级单电源
|
|
1、百兆光口可选单/多模，ST/FC/SC接口可选；标配单模SC接口，20KM传输距离，其他传输距离
可选；
2、百兆光口均可支持单纤双向接口，具体请联系迈威技术部
|
|
