ONV-IPS31108FM系列是千兆上联二层网管工业以太网光纤交换机，具备8个10/100base-TX RJ45端口+2个100/1000base-T(X)千兆光电复用口，所有端口支持线速转发
参数规格
| 型号 |
ONV-IPS31064FM |
ONV-IPS31108FM |
| 端口特征 |
| 固定端口 |
4个10/100Base-TX RJ45端口（Data） |
8个10/100Base-TX rj45端口（Data） |
| 2个10/100/1000Base-T 上联RJ45端口（Data） |
2个10/100/1000Base-T 上联RJ45端口（Data） |
| 2个100/1000Base-X上联SFP光口插槽(复用口)(Data) |
2个100/1000Base-X上联SFP光口插槽(复用口)(Data) |
| 2组V+，V- 冗余DC电源接口（5P凤凰端子） |
2组V+，V- 冗余DC电源接口（5P凤凰端子） |
| 网口特性 |
1-4（1-8）口10/100Base-TX，5-6（9-10）口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应 |
| 双绞线传输 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) |
| 100BASE-TX ： Cat5 or later UTP(≤100 meter) |
| 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
| 光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
| 光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M； |
| 单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长： 1550nm，传输距离：0～120KM 。 |
| 交换芯片参数 |
| 网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； |
| IEEE802.3u 100Base-TX/FX； |
| IEEE802.3ab 1000Base-T； |
| IEEE802.3z 1000Base-X； |
| IEEE802.3x |
| 转发模式 |
存储转发（全线速） |
| 背板带宽 |
64Gbps(无阻塞） |
| 包转发率@64byte |
3.57Mpps |
4.17Mpps |
| MAC地址表 |
16K |
| 包转发缓存 |
4M |
| 巨型帧 |
10K |
| LED指示灯 |
电源指示灯：PWR(绿色) ；网络指示灯：Link,Link/Act(黄色)；速率指示灯：Speed(绿色） |
| 一键还原开关 |
有（按住开关10秒后松开即可恢复出厂设置） |
| 电源特征 |
| 工作电压 |
直流供电，DC12-48V超宽电压，工规5P凤凰端子连接，支持防反接保护 |
| 整机功耗 |
待机功耗：＜5W；满载功耗：＜8W |
待机功耗：＜8W；满载功耗：＜12W |
| 配套电源 |
无，可选购工业电源24V/24W |
| 物理规格参数 |
| 工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
| 存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
| 外观尺寸（L*W*H） |
145*134.5*47.5mm |
165*148*54mm |
| 净重/毛重 |
＜0.8kg / ＜1.0kg |
＜1.3kg / ＜1.8kg |
| 安装方式 |
桌面式、35mm DIN卡轨式安装 |
| 产品认证与质保 |
| 防雷/防护等级 |
端口防雷：6KV 8/20us； |
| 防护等级：IP40 |
| IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 |
| IEC61000-4-3（RS）：10V/m（80~1000MHz） |
| IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV |
| IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV |
| IEC61000-4-6（射频传导）：10V（150kHz~80MHz） |
| IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s |
| IEC61000-4-9（脉冲磁场）：1000A/m |
| IEC61000-4-10（阻尼振荡）：30A/m 1MHz |
| IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV |
| IEC61000-4-16（共模传导）：30V持续；300V，1s |
| FCC Part 15/CISPR22（EN55022）：Class B |
| IEC61000-6-2（通用工业标准） |
| 机械特性 |
IEC60068-2-6（抗振动） |
| IEC60068-2-27（抗冲击） |
| IEC60068-2-32（自由下落） |
| 安规认证 |
3C； |
| CE mark, commercial；CE/LVD EN60950； |
| FCC Part 15 Class B； |
| RoHS； |
| 质保期 |
交换机5年，终身维护 |
| 网管业务特性 |
| 端口 |
支持IEEE802.3x流控（全双工） |
| 支持基于端口速率的广播风暴抑制 |
| 支持对出入端口的报文流量进行限速，粒度最小为64Kbps |
| VLAN |
支持基于端口的VLAN（4K个）,IEEE802.1q |
| 支持基于协议的VLAN |
| 支持QinQ 配置 |
| 端口汇聚 |
支持LACP |
| 支持手工聚合 |
| 支持最大3/5个聚合组，每个聚合组最大支持8个端口 |
| 生成树 |
支持STP（IEEE802.1d） |
| 支持RSTP（IEEE802.1w） |
| 支持MSTP（IEEE802.1s） |
| 组播 |
支持IGMP Snooping v1/v2/v3、最多支持64个组播组 |
| 支持用户快速离开机制 |
| 支持MLD Snooping v1/v2 |
| 支持组播VLAN |
| 镜像 |
支持基本端口的双向流量镜像 |
| QoS |
支持Diff-Serv QoS |
| 每个端口支持8个输出队列 |
| 支持802.1p/DSCP优先级映射 |
| 支持队列调度机制（SP、WRR、SP+WRR） |
| 支持优先级标记Mark/Remark |
| ACL |
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 |
| 安全特性 |
支持端口隔离 |
| 支持端口广播风暴抑制 |
| 支持IP+MAC+端口的绑定功能 |
| DHCP |
支持DHCP Relay |
| 支持DHCP Client |
| 支持DHCP Snooping |
| 管理与维护 |
支持WEB网管（支持HTTPS） |
| 支持SNMP V1/V2C/V3 |
| 支持一键还原 |
| 支持NTP时钟 |
| 支持系统工作日志 |

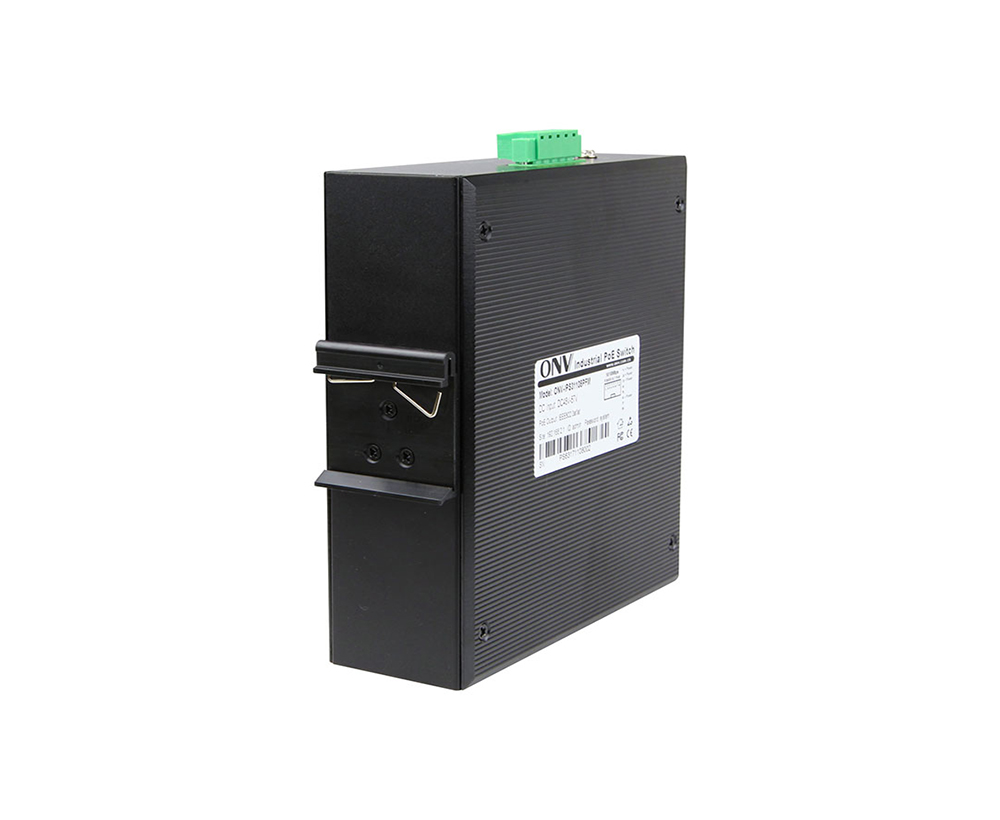

产品概述
ONV-IPS31108FM系列是ONV自主研发的千兆上联二层网管工业以太网光纤交换机，具备8个10/100Base-TX RJ45端口+2个100/1000Base-T(X)千兆光电复用口，所有端口支持线速转发。
ONV-IPS31108FM系列采用新一代高性能硬件和软件平台，提供灵活、高性价比的百兆接入和上行端口，支持完备的安全防护机制、完善的ACL/QoS策略和灵活的VLAN功能，易于管理维护，满足用户对于网络设备易管理、高安全、低成本的组网需求。
ONV-IPS31108FM工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。
适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
应用场景
产品特点
百兆线速接入，千兆光电上行
◇ 全系列支持“百兆以太网口+千兆光电口”组合，方便用户灵活组网，满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口绑定功能。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、轻松了解设备工作状态。
轻松的运行维护
◇支持Web网管、SNMP(V1/V2/V3)等多样化的管理和维护方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇支持CPU监控、内存监控。
产品尺寸规格
