符合IEEE802.3/802.3u标准，具有10M/100M自适应功能，实现双绞线与光纤之间的信号转换，双绞线接口为RJ45，光纤接口为SC/FC可选，实现以太网通信距离延长5~20公里。
|
数据端口
|
|
端口类型和数量
|
1个10/100 Base-TX+1个百兆光口
|
|
双绞线
|
RJ45接口、支持自动协商、双绞线极性自动识别MDI/MDI-X
|
|
光口
|
单多模可选、ST/SC/FC接口可选
|
|
传输距离
|
|
双绞线
|
0~100m
|
|
光纤
|
千兆：多模：500M； 单模：10/40/80km可选
百兆：多模：<5km； 单模：20\40\60\80km可选
|
|
电源
|
|
工作电压
|
5V
|
|
功耗
|
<2W
|
|
环境条件
|
|
工作温度
|
0℃～50℃
|
|
存储温度
|
0℃～60℃
|
|
湿度
|
0～95%（无凝结）
|
|
机械结构
|
|
尺寸
|
97mm×26mm×71mm(不包含DIN卡轨组件尺寸)
|
|
安装方式
|
桌面式
|
|
重量
|
0.2kg
|
|
外壳防护等级
|
IP40
|
|
IEEE标准
|
IEEE802.3u、IEEE802.3
|
光纤收发器MT8110是一种将以太网电信号转换成光信号或反之的光电转换设备，通过将电信号转换成光信号在多模或单模光纤上传输，突破了电缆传输距离短的限制，使得以太网在保证高带宽传输的前提下，利用光纤介质实现几公里甚至上百公里的远距离传输。支持IEEE802.3以太网标准，IEEE802.3u快速以太网标准，全双工或半双工工作模式。为用户提供光纤以太网长距离传输或底层以太网接入应用
购买电话：13581789724 王海旭 010-82827893/39-8004 详情请登陆:www.hesimann.com

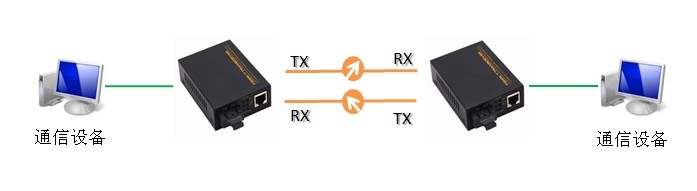

典型组网应用：（产品请以实物为准，接口配置请参考订购信息）
一、行业应用
电力行业：用电信息采集系统、电力通信信息系统
新能源行业：光伏并网集中监控系统、风电自动化通信系统
交通行业：路口视频集中监控系统
工业厂站自动化行业：综合监控系统
二、工业级设计
◇ 高强度铝合金外壳结构，满足IP40要求
◇ 无风扇设计，长时间不断电工作
◇ 最远传输距离可达到120公里
◇ 内、外置电源的独立式收发器，十四槽和十六槽机箱，配置灵活
三、 稳定可靠性能
◇ 支持100Base-FX光纤传输标准，可与其他产品互连
◇ 10/100Mbps、全双工/半双工自动协商，可平滑升级
◇ 双电源容错机箱，热插拔模块，高可靠性
◇ 高速缓存容量：1M Bits
四、 行业标准、简单操作维护
◇ 支持统一的业内以太网标准协议
◇ 即连即用，简单快捷的实现以太网通讯功能
◇ 支持全双工或半双工工作模式
五、 功能强大
◇ 内置高效交换内核，抑制广播风暴，实现流量控制，CRC差错校验；
◇ 支持SPANNING TREE构造容错网络
|

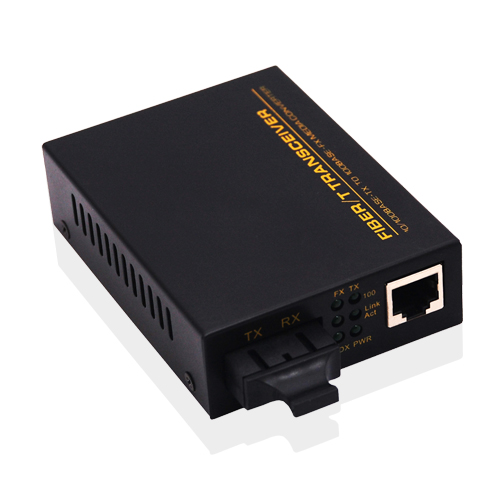

MT8110 1光1电百兆工业以太网光纤收发器 |
| 技术参数 |
标准：IEEE802.3，IEEE802.3u |
| 接口 |
百兆光口：100Base-FX，单/多模可选，SC/ST/FC可选 |
| 百兆电口：10/100Base-TX自适应以太网RJ45接口 |
| 交换属性 |
MAC表：1k |
| 交换延迟：<5us |
| 指示灯 |
电源指示灯：PWR
接口指示灯：Link/ACT，Speed(电口）
Link/ACT(光口） |
| 机械结构 |
外壳：金属外壳 |
| 尺寸：97mm×26mm×71mm（长×高×宽） |
| 重量：0.2kg |
| 安装方式：桌面式 |
| 传输距离 |
双绞线：100m（采用标准5类，超5类线缆） |
| 多模光纤：1310nm，5km（百兆） |
单模光纤：1310nm，20km/40km（百兆）
1550nm，60km/80km（百兆） |
| 环境 |
工作温度：0℃～50℃ |
| 存储温度：0℃～60℃ |
| 相对湿度：5%～95%（无凝露） |
| 质保 |
保修期：5年 |
| 电源 |
输入电压：DC5V，AC220V |
| 功率：<3W |
| 过载保护：支持 |
| 反接保护：支持 |

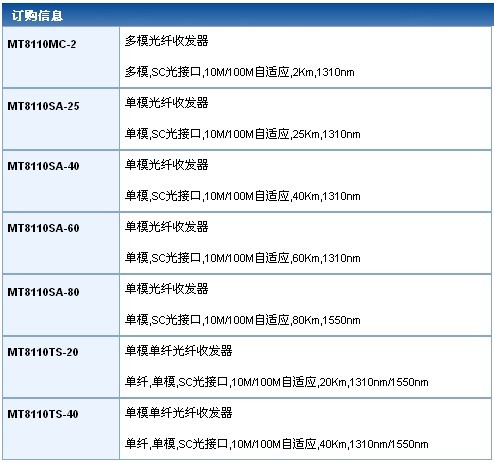

| 可选型号 |
百兆光口 |
百兆电口 |
电源（可选） |
| MT8110MC |
1 (SC/ST/FC) |
1 |
DC5V，单路输入
AC220V，单路输入 |
| MT8110SA |
1 (SC/ST/FC) |
1 |
