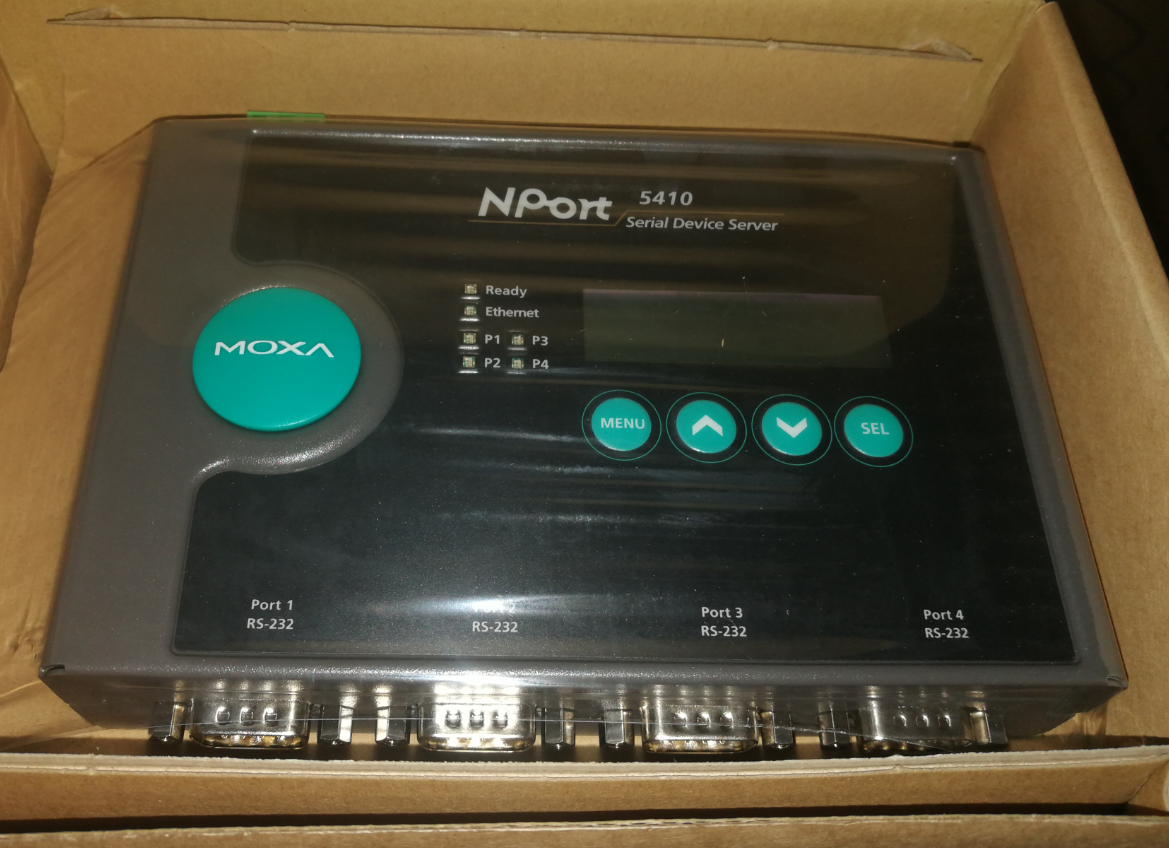

NPort 5410/NPort 5430/NPort 5450 4口RS-232/422/485串口服务器 |
Date:2020-1-3 15:16:30 |
 特点和优点
为设置IP地址提供了简单易用的LCM (液晶模块)界面
自适应10/100 Mbps的以太网接口
4个RS-232/422/485接口
所有串口信号15 KV ESD保护
TCP Server，TCP Client，UDP和Driver操作模式
支持WEB，telnet和console口进行设置
支持SNMP MIB-II网络管理
概述
最多可让4个RS-232/422/485串口设备即刻联网
NPort 5400系列为串口设备连接到以太网提供了便捷的传输方式，只需简单的配置就可将您现存的串口设备连接上网络。既保障您现有硬件投资，同时确保将来网络的 扩展性能。此外，NPort系列可以在串口和以太网接口中进行双向传输数据。您可以通过网络同时集中管理您的串口设备和分散的主机管理。
每个串口具备独立的操作模式
不同的串口可以被配置成不同的模式，这确保了操作的多样性。NPort 5400系列产品可以通过TCP/IP网络来连接不同的设备获取远程数据，事件处理，或者数据广播等。例如你可以配置NPort 5400的端口1为driver模式，端口2为TCPServer模式，端口3和4为TCP Client模式下。
友好的LCD操作界面，便于安装
内建的LCM人机界面显示了所有的配置参数，并且配备了4个按钮来进行配置，或用来选择操作模式，这些都让您更加简单的来设置服务器参数，包括IP地址，网络掩码和网关地址。
冗余电源输入
NPort 5400支持冗余电源输入，提供终端端子电源输入和外接电源输入。这两种方法不仅使得电源具备冗余性，更为不同应用提供多样灵活的解决方案
产品参数
•以太网接口
|
以太网口
|
1
|
速率
|
10/100 Mbps
|
连接器
|
8-pin RJ45
|
隔离保护
|
1.5 kV 电磁保护
|
•串口
|
串口数量
|
4
|
串口标准
|
NPort 5410: RS-232
NPort 5430/5430I: RS-422/485 (software selectable)
NPort 5450/5450I/5450-T/5450I-T: RS-232/422/485 (software selectable)
|
连接头
|
NPort 5410/5450/5450I/5450-T/5450I-T: DB9 male
NPort 5430/5430I: Terminal block
|
信号保护
|
NPort 5430I/5450I/5450I-T提供2 KV光电隔离
|
RS-485串口流向
|
ADDC
|
RS-485上下拉电阻
|
1 KΩ，150 KΩ
|
RS-485终端拉电阻
|
120 Ω
|
•串口通讯参数
|
数据位
|
5，6，7，8
|
停止位
|
1，1.5，2
|
校验位
|
None，Even，Odd，Space，Mark
|
流控
|
RTS/CTS (RS-232 only), DTR/DSR (NPort 5210 only), XON/XOFF
|
波特率
|
50 bps to 921.6 kbps
|
•串口信号
|
RS-232
|
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
|
RS-422
|
Tx+, Tx-, Rx+, Rx-, GND
|
RS-485(4线)
|
Tx+, Tx-, Rx+, Rx-, GND
|
RS-485(2线)
|
Data+，Data-，GND
|
•软件
|
网络协议
|
ICMP，IP，TCP，UDP，DHCP，BOOTP，Telnet，DNS，SNMP V1/V2c，HTTP，SMTP，IGMP V1/2
|
配置选项
|
Web Console, Serial Console (NPort 5110/5150 only), Telnet Console, Windows Utility
|
Windows Real COM驱动
|
Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
|
固定TTY驱动
|
SCO Unix，SCO OpenServer，UnixWare7，UnixWare 2.1，SVR 4.2，QNX 4.25，QNX 6，Solaris 10，FreeBSD，AIX 5.x，HP-UX 11i，Mac 10.3
|
Linux实时TTY驱动
|
Linux kernel 2.4.x，2.6.x
|
•机械特性
|
外壳
|
金属
|
重量
|
740 g (1.63 lb)
|
尺寸
|
无挂耳: 158 x 103 x 33 mm (6.22 x 4.06 x 1.30 in)
有挂耳: 181 x 103 x 33 mm (7.14 x 4.06 x 1.30 in)
|
•工作环境
|
工作温度
|
标准型号: 0 ~ 60 °C (32 ~ 140 °F)
|
宽温型号
|
-40 ~ 75 °C (-40 ~ 167 °F)
|
存储温度
|
-40 ~ 75 ˚C (-40 ~ 167 ˚F)
|
相对湿度
|
5 to 95% (无凝露)
|
•电源需求
|
|
输入电压
|
12 ~ 48 VDC
|
功耗
|
NPort 5410: 350 mA @ 12 VDC
NPort 5430: 320 mA @ 12 VDC
NPort 5430I: 530 mA @ 12 VDC
NPort 5450/5450-T: 350 mA @ 12 VDC
NPort 5450I/5450I-T: 554 mA @ 12 VDC
|
•标准和认证
|
Safety
|
UL 60950-1
|
EMC
|
EN 55032/24
|
EMI
|
CISPR 32, FCC Part 15B Class A
|
EMS
|
IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 1 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
|
医学应用认证
|
EN 60601-1-2 Class B, EN55011 (NPort 5210)
|
•可靠性
|
|
自动重新启动触发器
|
内建WDT
|
提醒功能
|
内置蜂鸣器和RTC(实时时钟)
|
•MTBF（平均无故障时间）
|
时间
|
NPort 5410: 310,331 hrs
NPort 5430/5430I: 265,650 hrs
NPort 5450/5450I: 206,903 hrs
|
标准
|
Telcordia (Bellcore) Standard TR/SR
|
• 保修
|
保修期
|
5 年
|
可选型号
型号
|
描述
|
NPort 5410
|
4-Port RS-232 串口设备联网服务器，工作温度0 ~ 60 °C
|
NPort 5430
|
4-Port RS-422/485 串口设备联网服务器，工作温度0 ~ 60 °C
|
NPort 5430I
|
4-Port RS-422/485 串口设备联网服务器, 2 KV 隔离保护，工作温度-40 ~ 75 °C
|
NPort 5450
|
4-Port RS-232/422/485 串口设备联网服务器, 工作温度0 ~ 60 °C
|
NPort 5450I
|
4-Port RS-232/422/485 串口设备联网服务器, 2 KV 隔离保护, 工作温度0 ~ 60 °C
|
宽温型号
型号
|
描述
|
NPort 5450-T
|
4-Port RS-232/422/485 串口设备联网服务器,工作温度-40 ~ 75 °C (without LCM)
|
NPort 5450I-T
|
4-Port RS-232/422/485 串口设备联网服务器, 2 KV 隔离保护，工作温度-40 ~ 75 °C (without LCM)
|
安装配件
型号
|
描述
|
DK-35A
|
导轨DIN-Rail 安装套件(35 mm)
|
|
|
| |
|
|
|
