EDS-518A-MM-SC 系列16+2G口千兆网管型冗余以太网交换机

EDS-518A 系列

16+2G口千兆网管型冗余以太网交换机

2个千兆端口、16个快速以太网端口
支持Turbo Ring，Turbo Chain，RSTP/STP和MSTP用于以太网冗余
TACACS+，SNMPv3，IEEE 802.1X，HTTPS和SSH来增强网络安全性

通过网页浏览器，Telnet/Serial console，CLI，Windows utility和ABC-01轻松管理网络
EDS-518A为18端口千兆网管型以太网交换机。它配备2个combo千兆以太网络端口，可使用内置的RJ45电口或选用的SFP端口作为千兆光纤以太网络连接应用。EDS-518A提供Turbo Ring和Turbo Chain冗余以太环网（自愈时间< 20ms），提高您的骨干网络的可靠性：并且支持各项智能化网络管理功能，EDS-518A还支持先进的管理和安全特性。

特点
• 命令行界面（CLI），可快速配置主要网管功能
• 获得IPv6 Ready标志（IPv6标志委员会认证）
• IEEE 1588 PTP V2（精密时间协议），支持精确的网络时间同步
• DHCP Opition 82，用于以不同策略分配IP地址
• 支持EtherNet/IP和Modbus/TCP工业以太网协议
• 兼容EtherNet/IP和PROFINET协议，进行透明数据传输
• 支持Turbo Ring，Turbo Chain（自愈时间＜20ms），RSTP/STP和MSTP网络冗余
• IGMP Snooping和GMRP过滤组播封包
• 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP协议，简易网络规划
• 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加网络稳定性
• 支持链路聚合，最大化利用带宽
• 支持TACACS+，SNMPv3，IEEE 802.1X，HTTPS和SSH，加强网络安全性
• 支持SNMPv1/v2c/v3不同等级的网络管理协议
• 采用RMON有效提升网络监测和预测能力
• 支持带宽管理，确保网络稳定性
• 通过ABC-01自动备份器实时系统配置备份

• 通过E-mail和继电器输出自动报告意外事件

技术参数

标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT（X）and 100BaseFX
IEEE 802.3ab适用于1000BaseT（X）
IEEE 802.3z适用于1000BaseX
IEEE 802.3x适用于Flow Control
IEEE 802.1D-2004适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1s适用于Multiple Spanning Tree Protocol
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
IEEE 802.1X适用于Authentication
IEEE 802.3ad适用于Port Trunk with LACP
协议：
IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，RMON，HTTP，HTTPS，Telnet，Syslog，DHCP Option 66/67/82，SSH，SNMP Inform，EtherNet/IP，Modbus/TCP，LLDP，IEEE 1588 PTP V2，IPv6，NTP Server/Client
MIB：
MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9
流量控制：IEEE 802.3x流量控制，背压式流控

交换机属性

优先级队列：4
VLAN最大可用数量：64
VLAN ID范围：VID 1～4094
IGMP组：256
MAC地址表大小：8 K

接口

缓冲区大小：2Mbit
光纤端口：100BaseFX（SC/ST接头）和可选的1000BaseSFP
RJ45端口：10/100BaseT（X）或10/100/1000BaseT（X）自动侦测
控制口：RS-232（RJ45接口）
LED指示灯：PWR1，PWR2，FAULT，10/100M（TP口），100M（光口），MSTR/HEAD，CPLR/TAIL
报警输出：两路继电器输出，电流负载能力1 A@24 VDC
数字输入：电气隔离、共地
• 状态“1”：+13～+30 V
• 状态“0”：-30～+3 V
• 最大输入电流：8mA

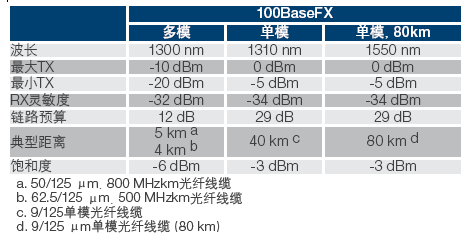

光纤

电源需求

输入电压：24VDC（12～45VDC），双冗余输入
输入电流：
EDS-518A：0.51A@24 V
EDS-518A-MM/SS：0.61A@24 V
过载保护：提供
接口：2个可插拔的6针接线端子
反接保护：提供

机械特性

外壳：金属外壳，IP30防护等级
尺寸：94 x 135 x 142.7 mm（3.7 x 5.31 x 5.62 in）
重量：1630g
安装方式：导轨、壁挂（可选套件）

工作环境

工作温度：
标准型号：0～60℃（32～140℉）
宽温型号：-40～75℃（-40～167℉）
储存温度：-40～85℃（-40～185℉）
相对湿度：5～95%（无凝露）

安规认证

Safety:EN 60950-1, UL 60950-1, CSA C22.2 No. 60950-1, UL 508
Hazardous Locations:ATEX, Class I Division 2
EMC:EN 55032/24
EMI:CISPR 32, FCC Part 15B Class A
EMS:
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Maritime:DNV-GL, NK
Shock:IEC 60068-2-27
Vibration:IEC 60068-2-6
Freefall:IEC 60068-2-31

MTBF（平均无故障时间）

Time:250,966 hrs
Standards:Telcordia (Bellcore), GB

保修

保修期：5年
