简介

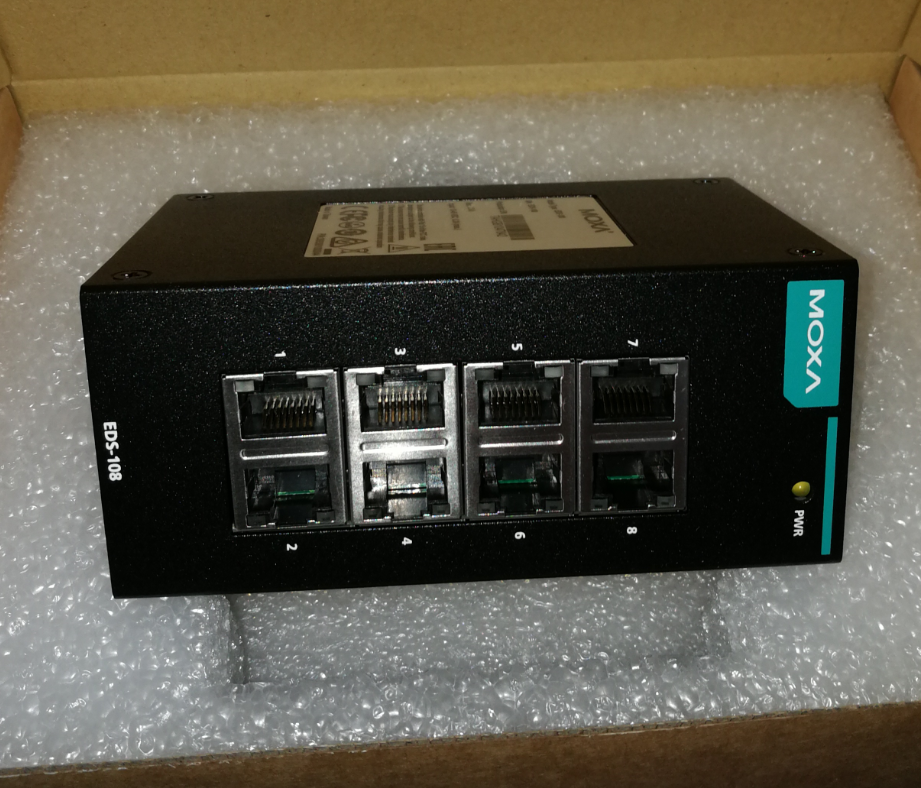

EDS-108系列工业级以太网交换机是入门级的工业8口以太网交换机，支持IEEE802.3/802.3u/802.3x。具有10/100M，全/半双工，MDI/MDIX自适应RJ45端口。EDS-108系列交换机具有-10 ~ 60 ℃的工作温度，具有超强的坚固度能适应各种严苛环境，也可以非常方便的安置在空间紧凑的控制箱中。导轨的安装特性、宽温操作及拥有IP30防护等级的外壳及LED指示灯，使EDS-108交换机成为一个即插即用的工业级设备，是您工业自动化联网的可靠解决方案。

硬件规格

技术参标 标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X) and 100BaseFX
IEEE 802.3x适用于Flow Control
处理类型：储存和转发
流量控制：IEEE 802.3x流量控制，背压式流控
交换机属性MAC地址表大小：1K
封包缓冲区大小：512 kbit
端口 光纤端口：100BaseFX端口（SC接口，多模）
RJ45端口：10/100BaseT（X）自动侦测，全/半双工MDI/
MDI-X自适应
LED指示灯：Power，10/100M（TP口），100M（光口）

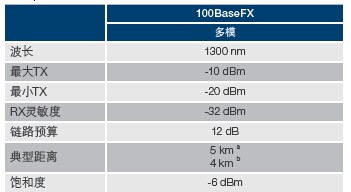

光纤

a. 50/125 μm，800 MHz*km光缆
b. 62.5/125 μm，500 MHz*km光缆
电源需求 输入电压：
24VDC (12~45VDC)，单个输入
输入电流：
EDS-108：0.14 A @ 24 V
EDS-108-M：0.23 A @ 24 V
过载电流保护：1.1 A
接口：1个可插拔的3针接线端子
反接保护：提供
机械特性 包装：金属，IP30防护等级
尺寸：50.3 x 124 x 84.8 mm (1.98 x 4.88 x 3.34 in)
EDS-108系列：170 g
安装：导轨安装
工作环境 工作温度：-10 ~ 60 ℃（14 ~ 140 °F）
存储温度：-40 ~ 85 ℃（-40 ~ 185 °F）
相对湿度：5 ~ 95%（无凝露）
安规认证EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：EN 61000-4-2 (ESD) Level 2，EN 61000-4-3 (RS)
Level 3，EN 61000-4-4 (EFT) Level 3，EN 61000-4-5
(Surge) Level 3，EN 61000-4-6 (CS) Level 3，EN 61000-
4-8，EN 61000-4-11
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均无故障时间） 时间：
EDS-108系列：7,492,000小时
数据库：Telcordia（Bellcore），GB
保修 保修期：5年
