• 电源故障和端口连接中断时可以通过继电器进行报警

• 广播风暴保护

• 透明传输标有VLAN记号的封包

•

• 工作温度-40～75℃（宽温型号）

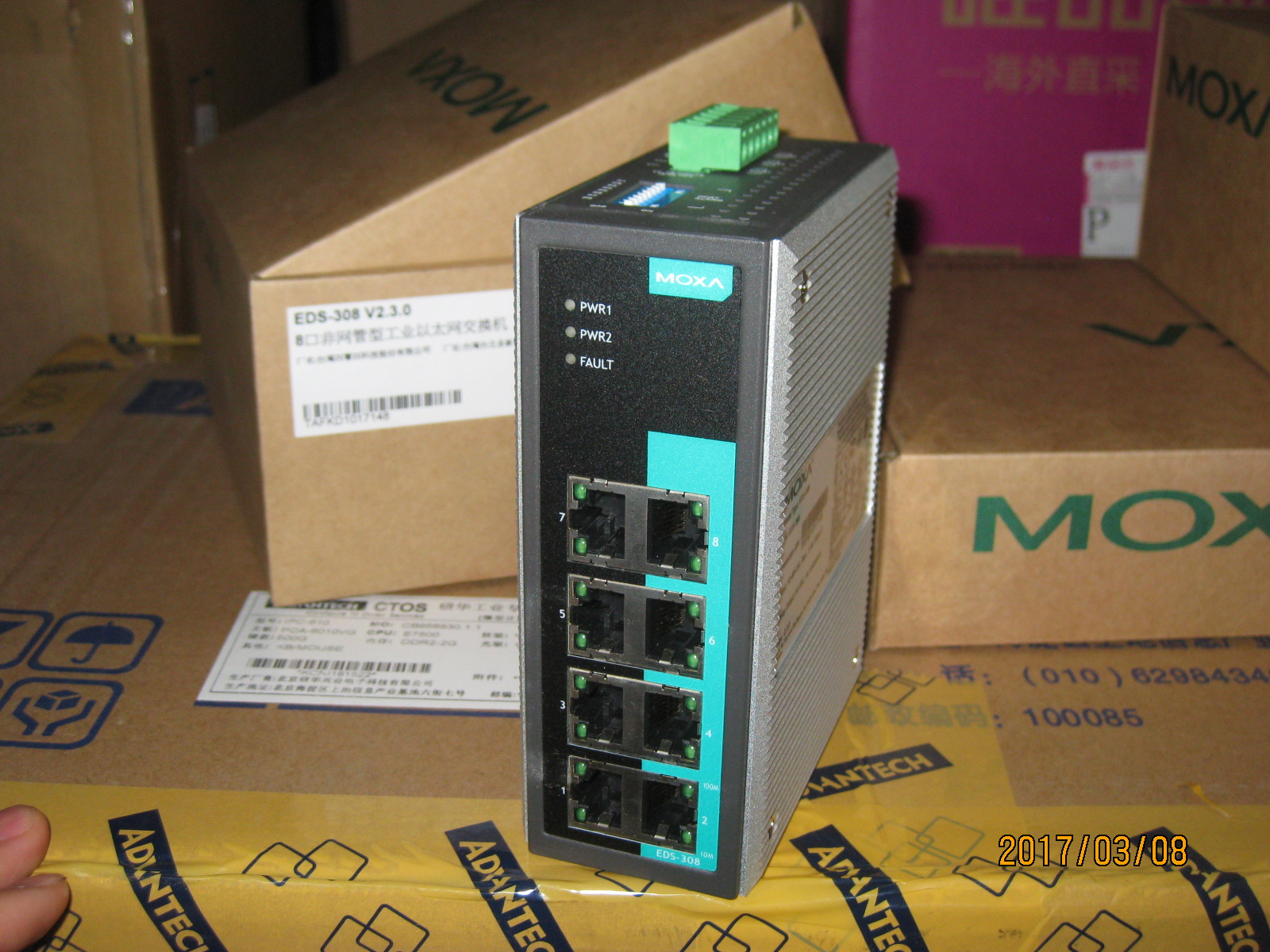

• EDS-308系列8口以太网交换机给您的以太网连接提供经济的解决方案。内嵌的智能报警功能，可以帮助系统维护者监控网络的运行状况。此一系列产品专为恶劣的工业环境设计，如在危险地点（Class I，Div. 2/ATEX），符合FCC、UL及CE标准。EDS-308系列包含了2类型号，分别是0～60℃的一般型号和-40～75℃的宽温型号。这两类产品各为工业应用环境中标准的和扩展的工作温度所设计，并且通过了100%的烧机测试，可以满足工业自动化控制的特殊需求，该EDS-308系列可以方便地安装在导轨或在一个配电箱。

  特点和优势
  • 冗余24伏双直流电源输入
  • 电源故障和端口连接中断时可以通过继电器进行报警
  • 广播风暴保护
  • 透明传输标有VLAN记号的封包


• • 工作温度-40～75℃（宽温型号）

技术参数

• 交换机属性



  MAC地址表大小: 1K（EDS-305/308/309）
  封包缓冲区大小: 512 Kbit


  接口



  光纤接口：100BaseFX端口（SC/ST接口）
  RJ45端口：10/100BaseT（X）自动侦测，全/半双工，MDI/MDI-X自适应
  DIP开关：
  • 端口断线报警掩码
  LED指示灯：PWR1，PWR2，FAULT，10/100M（TP口），100M（光口）
  报警输出：一路继电器输出报警，1A @ 24 VDC

  光纤





  电源需求



  输入电压：24 VDC (12 to 48 VDC)，双冗余输入
  输入电流：
  EDS-308：0.13 A @ 24 V
  EDS-308-M/S：0.21 A @ 24 V
  EDS-308-MM/SS：0.26 A @ 24 V
  过载电流保护：1.1 A
  接口：1个可插拔的6针接线端子
  反接保护：提供


  机械特性



  包装：金属外壳，IP30防护
  尺寸：53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
  重量：790 g
  安装：导轨、壁挂安装（可选套件）

  工作环境



  工作温度：
  标准型号：0～60℃（32～140℉）
  宽温型号：-40～75℃（-40～167℉）
  存储温度：-40～85℃（-40～185℉）
  相对湿度：5～95%（无凝露）


  安规认证



  Hazardous Locations: ATEX, Class I Division 2
  EMI: CISPR 32, FCC Part 15B Class A
  Maritime: DNV-GL
  EMC: EN 55032/24
  Vibration: IEC 60068-2-6
  EMS:
  IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
  IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
  IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
  IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
  IEC 61000-4-6 CS: 10 V
  IEC 61000-4-8 PFMF
  Safety: UL 508, UL 60950-1, CSA C22.2 No. 60950-1
  Shock: IEC 60068-2-27
  Freefall: IEC 60068-2-32

  MTBF（平均无故障时间）



  Time: 255,528 hrs
  Standards: MIL-HDBK-217F

  保修



  保修期：5年
