产品简介

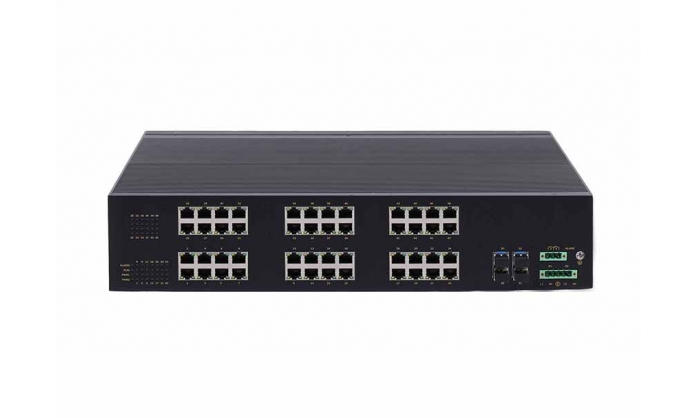

MISCOM8052G三层全千兆工业以太网交换机是武汉迈威专为工业通信领域研发的一款三层高性能以太网通信产品。MISCOM8052G支持4个万兆光+48个千兆电接口配置,MISCOM8052G为19英寸机架式安装,支持前面板安装和后面板安装。MISCOM8052G除了支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性外,还支持静态和动态路由、组播路由,并支持Console、Web多种管理方式以及上位机网管软件,为工业通信提供高性能和高可靠的解决方案。
产品特点
■ 支持4个万兆光+48个千兆电接口配置;
■ 支持RIP,OSPF,PIM三层路由协议;
■ 支持MW-Ring,MSTP,VRRP,EAPS等多种冗余组网机制;
■ 支持多种管理方式,支持网络集中管理;
■ 单肋型无风扇外壳设计;
■ 前后指示灯设计;
■ 符合IEC61850-3标准,符合国网A级标准。
典型应用
技术规格
软件性能
交换功能
|
支持VLAN、GVRP
支持端口限速,支持风暴抑制
支持端口汇聚
支持端口流控
|
冗余技术
|
支持VRRP、EAPS
支持MW-Ring环网技术
支持MSTP/RSTP,兼容STP
|
组播技术
|
支持IGMP v1/v2/v3, IGMP Snooping
支持GMRP
支持静态组播
|
路由技术
|
支持RIPv1/v2、RIPng、OSPFv1/v2
支持静态路由协议
支持PIM-SM、PIM-DM
|
服务质量管理
|
支持ACL,对L2-L7层数据进行过滤
支持SP,WRR队列调度
|
管理与维护
|
支持Console,Telnet,WEB管理方式,RMON
支持SNMPv1/v2c,可通过MWview集中管理
支持FTP,TFTP文件传输及软件升级
支持失电告警、电源告警、端口告警、环网风暴告警
支持端口镜像、Syslog、LLDP、RTC、SNTPv4
IP支持DHCP server/relay/client
|
性能参数
技术参数
|
以太网标准
|
IEEE802.3-10BaseT、IEEE802.3u-100BaseTX/100Base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000BaseLX、
IEEE802.3ab-1000BaseTX、IEEE802.1ab、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、IEEE802.1Q -VLAN Tagging、IEEE802.1s Multiple Spanning Tree Protocol、 IEEE802.1p -Class of Service、
IEEE802.1X-Port Based Network Access Control、GVRP、RIPv1/v2、OSPFv1/v2/v3、VRRP、DHCP、CLI、EAPS、Qos、LACP、LLDP、IGMP、PIM、SNMP、SNTP、SSH
|
交换属性
|
优先级队列
|
8
|
VLAN数
|
4096
|
组播组数
|
1K
|
MAC地址
|
64K
|
交换带宽
|
176Gbps
|
路由表
|
16K
|
交换延迟
|
<5μs
|
接口
|
千兆接口
|
数量:52个
|
接口形式:SFP型光口(LC接口,单/多模可选)和RJ45自适应电口
|
接口速率:1000Base-LX(光口)、10/100/1000M自适应电口
|
调试口
|
RS232,RJ45接口
|
电源端子
|
5.08mm间距插入式端子
|
继电器告警端子
|
5.08mm间距插入式端子,1A@24VDC
|
传输距离
|
双绞线
|
100m(标准CAT5/CAT5e线缆)
|
多模光纤
|
千兆多模:850nm,550m
|
单模光纤
|
千兆单模:1310nm,20km
|
LED指示灯
|
前面板指示灯
|
接口指示灯:LINK/ACT;SPEED
|
系统运行指示灯:RUN
|
电源状态指示灯:PWR1;PWR2
|
告警指示灯:ALARM
|
后面板指示灯
|
RJ45电口指示灯:LINK/ACT;SPEED
|
光纤指示灯:LINK/ACT
|
电源指标
|
输入电压
|
AC/DC220V(85-264VAC/110-370VDC)
|
整机功耗
|
<70W@满载
|
过载保护
|
支持
|
反接保护
|
支持
|
冗余保护
|
支持
|
工作环境
|
工作温度
|
-40℃~85℃
|
存储温度
|
-40℃~85℃
|
相对湿度
|
5%~95%(无凝露)
|
机械结构
|
外壳
|
IP40防护等级,铝合金外壳
|
安装
|
19英寸2U机架式,支持前后出线安装
|
尺寸
|
482.6mm×88mm×315mm (W×H×D)
|
行业标准
|
EMC
|
EN61000-4-2(ESD),Level 4
EN61000-4-3(RS),Level 4
EN61000-4-4(EFT),Level 4
EN61000-4-5(Surge),Level 4
EN61000-4-6(CS),Level 4
EN61000-4-8,Level 5
|
冲击
|
IEC60068–2-27
|
自由落体
|
IEC60068-2-32
|
震动
|
IEC60068-2-6
|
质保
|
保修期
|
5年
|
认证
|
CE、FCC、RoHS
|
产品选型
订单信息
|
MISCOM8052G-4XGF-48GT-AD220
|
4个万兆光口+48个千兆电口,标配单路电源
|
