产品简介

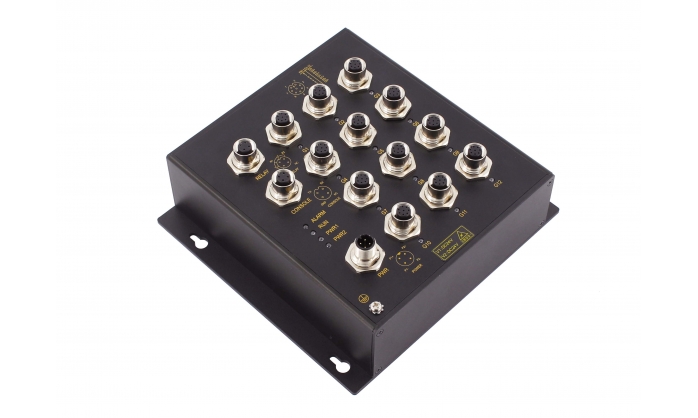

Admas7212G-M12二层全千兆工业以太网交换机是武汉迈威专为工业通信领域研发的一款二层高性能以太网通信产品。 Admas7212G-M12支持12个千兆M12接口配置，不仅支持端口汇聚、VLAN、组播、QoS、快速冗余环等丰富的软件特性，还支持Console、Web多种管理方式以及上位机网管软件，为工业通信提供高性能和高可靠的解决方案。
产品特点

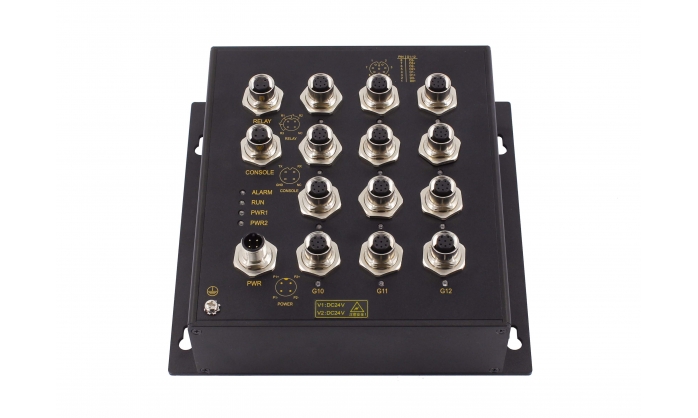

■ 支持12个M12千兆以太网接口，一路M12继电器告警输出，一路M12电源接口，一路M12 Console配置接口；
■ 支持指示灯状态显示；
■ 支持MW-Ring环网专利技术（故障恢复时间小于20ms）；
■ 支持静态多播过滤技术，IGMP Snooping；
■ 支持广播风暴抑制及端口速率控制功能；
■ 支持掉电状态继电器告警输出；
■ 支持VLAN、QoS、端口汇聚、端口镜像等网管功能；
■ 工业级宽温设计，无风扇导热设计。
典型应用
技术规格
软件功能
交换功能
|
支持端口限速
支持端口汇聚
支持端口流控
支持端口VLAN、IEEE 802.1Q VLAN
支持广播风暴抑制
|
冗余技术
|
支持MW-Ring环网技术，自愈时间<20ms
支持MSTP/RSTP、EAPS
|
组播技术
|
支持IGMP v1/v2/v3、IGMP snooping，支持GMRP
支持静态组播，
|
服务质量管理
|
支持SP,WRR队列调度
支持Qos设置
|
管理与维护
|
支持CLI、WEB管理方式
支持SNMPv1/v2c，可通过迈威上位机集中管理
支持软件升级
支持上位机IP/MAC冲突告警
支持失电告警,电源告警 ,端口告警,支持端口镜像
支持日志查看
支持Link-check
支持NTP
支持接受帧发送帧统计
|
性能参数
技术参数
|
以太网标准
|
IEEE802.3(以太网)、IEEE802.3u (100Base-TX和100Base-FX)、IEEE802.3x (流控)、IEEE802.3ab (1000Base-T)、IEEE802.1D（STP）、IEEE802.1w (RSTP)、IEEE802.1Q (VLAN)、IEEE802.1p (优先级)、IEEE802.1x（访问控制）
|
交换属性
|
优先级队列
|
8
|
VLAN数
|
4096
|
组播组数
|
256
|
MAC地址
|
16K
|
交换带宽
|
24Gbps
|
交换延迟
|
<5μs
|
接口
|
千兆接口
|
数量：12个
|
接口形式：M12
|
接口速率： 10/100/1000M自适应
|
调试口
|
RS232，M12接口
|
电源端子
|
M12端子
|
传输距离
|
双绞线
|
100m（标准CAT5/CAT5e线缆）
|
LED指示灯
|
后面板指示灯
|
接口指示灯：LINK/ACT；SPEED
|
电源状态指示灯：PWR
|
电源指标
|
输入电压
|
DC24V(18-36VDC)；DC48V（36-72VDC）；DC110（40-160VDC）
|
整机功耗
|
＜15W@满载
|
过载保护
|
支持
|
反接保护
|
支持
|
工作环境
|
工作温度
|
-40℃~70℃
|
存储温度
|
-40℃~85℃
|
相对湿度
|
5%~95%（无凝露）
|
机械结构
|
外壳
|
IP60防护等级，铝合金外壳
|
安装
|
壁挂式安装
|
尺寸
|
180mm×170mm×50.5mm
|
行业标准
|
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
冲击
|
IEC60068–2-27
|
自由落体
|
IEC60068-2-32
|
震动
|
IEC60068-2-6
|
质保
|
保修期
|
5年
|
认证
|
CE、FCC、RoHS
|
产品选型
订单信息
|
Admas7212G-M12-12GT-DC24
|
12个千兆M12电口，标配双路电源
|
Admas7212G-M12-12GT-DC110
|
12个千兆M12电口，标配单路电源
|
