产品简介

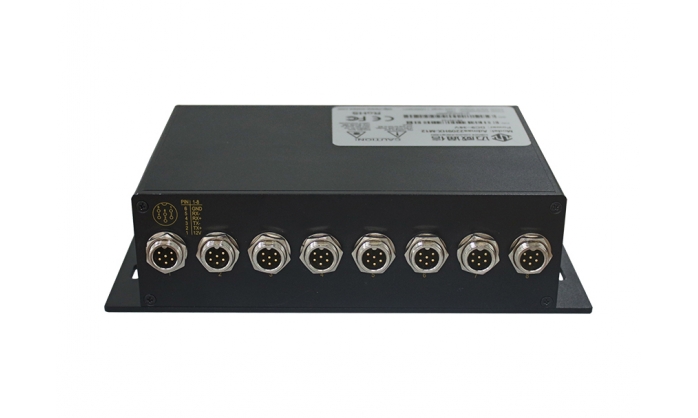

Admas2209-M12 系列是武汉迈威通信有限公司的百兆二层交换机，是专为轨道交通行业开发的高性能工业以太网交换机。最高可提供 9 个电口。每个电口可以自动与其他网络设备协商确定工作方式和速率，简化了系统配置和管理。最多可提供 8 路业务口视频接入口，1 路车载终端连接口，可广泛应用于车载视频接入系统。
产品特点
■ 支持9个M12百兆以太网接口配置；
■ 即连即用，方便快捷；
■ 支持指示灯状态显示；
■ 支持工业级电源；
■ 支持掉电状态继电器告警输出；
■ 工业级宽温设计，无风扇导热设计；
■ 满足恶劣工业环境应用要求。
典型应用
技术规格
技术参数
|
以太网标准
|
IEEE802.3i-10BaseT、IEEE802.3u-100BaseTX/100BaseFX、IEEE802.3x (流控)、
|
交换属性
|
MAC地址
|
2K
|
交换带宽
|
1.8Gbps
|
交换延迟
|
<5μs
|
接口
|
百兆接口
|
数量：9个
|
接口形式：M12
|
接口速率： 10/100M自适应
|
调试口
|
RS232，M12接口
|
电源端子
|
M12端子
|
传输距离
|
双绞线
|
100m（标准CAT5/CAT5e线缆）
|
LED指示灯
|
后面板指示灯
|
接口指示灯：LINK/ACT；SPEED
|
电源状态指示灯：PWR
|
电源指标
|
输入电压
|
支持DC9~36V
|
整机功耗
|
＜5W@满载
|
过载保护
|
支持
|
反接保护
|
支持
|
工作环境
|
工作温度
|
-40℃~85℃
|
存储温度
|
-40℃~85℃
|
相对湿度
|
5%~95%（无凝露）
|
机械结构
|
外壳
|
IP60防护等级，铝合金外壳
|
安装
|
壁挂或者桌面式安装
|
尺寸
|
195mm×50.5mm×104mm
|
行业标准
|
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
冲击
|
IEC60068–2-27
|
自由落体
|
IEC60068-2-32
|
震动
|
IEC60068-2-6
|
质保
|
保修期
|
5年
|
认证
|
CE、FCC、RoHS
|
订单信息
|
Admas2209-M12
|
9个百兆M12电口，标配单路电源
|
