简介

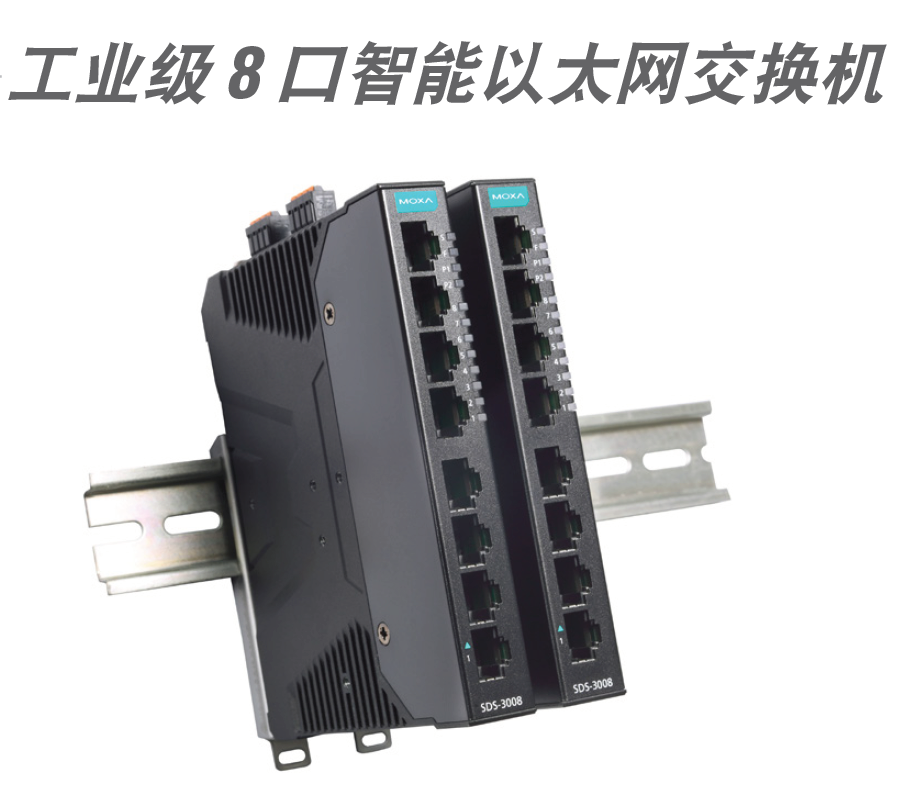

Moxa SDS-3008 智能以太网交换机是适用于 IA 工程师及自动化机器制造商的理想产品，可确保他们的网络契合工业 4.0 的应用需求。智能交换机将助力机器和控制柜焕发新的生机，由于安装和配置简便，可简化日常工作任务。此外，该交换机能够被监测，而且在整个生命周期中均可轻松维护。SDS-3008 交换机支持最常用的自动化协议，包括 EtherNet/IP、PROFINET 和Modbus/TCP 等，让用户可通过自动化 HMI 实现可控性及可视性，从而提升运行性能及灵活性。该交换机还支持一系列实用的管理功能，包括 IEEE 802.1Q VLAN、端口镜像、SNMP 和通过继电器发出警告等。

特点和优势

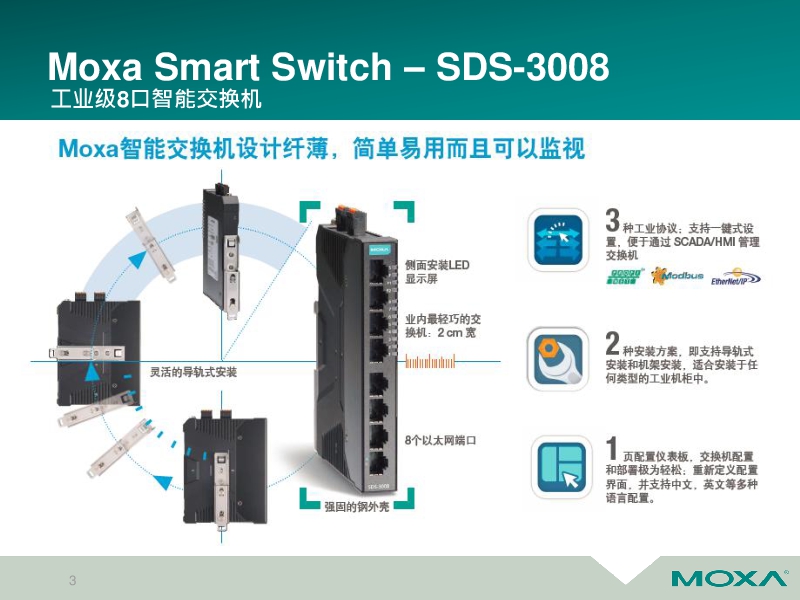

• 紧凑、灵活的外壳设计，适合在工业控制柜狭小空间内安装
• 基于 Web 的图形用户界面，便于轻松配置和管理设备
• 支持 EtherNet/IP、PROFINET 和 Modbus/TCP 工业协议，易于在自动化HMI/SCADA 系统中集成和监测
• 支持 IEEE 802.1D-2004 和 IEEE 802.1w STP/RSTP，实现快速网络冗余
• 支持 IEEE 802.1Q VLAN，简易网络规划
• 空闲端口锁定、SNMPv3 和 HTTPS，加强网络安全性
• 符合 IEC 62443-4-2 第 1 层要求，确保设备级安全 • 基于角色的帐户管理，用于自定义管理和/或用户帐户
• ABC-02-USB（自动备份配置），用于快速记录事件和备份配置, 以及支持快速设备切换及固件升级
• 异常事件触发继电器自动告警
• 支持生成本地日志并导出日志事件列表，轻松实现日志事件管理

技术参数标准：
IEEE 802.3 适用于 10BaseT
IEEE 802.3u 适用于 100BaseT(X)
IEEE 802.3x 适用于 Flow Control
IEEE 802.1D-2004 适用于 Spanning Tree Protocol
IEEE 802.1w 适用于 Rapid STP
IEEE 802.1Q 适用于 VLAN Tagging
软件特点协议：IPv4/IPv6、SNMP v1/v2c/v3、LLDP, Port Mirror、DHCP Client、Syslog、SNMP Inform、Flow Control、Back Pressure Flow Control
流量过滤：IEEE 802.1Q VLAN
冗余协议：STP、RSTP
安全：Broadcast Storm Protection、Port Lock、SNMPv3、HTTPS
时间管理：SNTP/NTP、Server/Client
工业协议：EtherNet/IP、PROFINET IO 和 Modbus/TCP
MIB：RFC1213 MIB、Ether-Like MIB、IF MIB、LLDP-MIB、BRIDGE MIB、Q-BRIDGE MIB
交换机属性VLAN 最大可用数：8
VLAN ID 范围：VID 1 ~ 4094
MAC 地址表大小：8 K
封包缓冲区大小：3 Mbit
接口RJ45 端口：10/100BaseT(X) 速率自侦测
存储端口：USB 存储（A 类型连接头，适用于 ABC-02-USB）
报警触点：1 路继电器输出，电流负载能力为 1 A @ 24 VDC
数字输入：1 路输入，电子隔离，共地
• 状态“1”：+13 ~ +30 V
• 状态“0”：-30 ~ +3 V
• 最大输入电流：8 mA
按钮：reset 按钮
电源需求输入电压：12/24/48/-48 VDC，双冗余输入
工作电压：9.6 ~ 60 VDC
输入电流：0.55 A @ 24 V
过载保护: 提供
连接方式：2 个可插拔的 4 针接线端子
反接保护：提供
机械特性外壳：金属
IP 防护等级：IP40
尺寸：20 x 135 x 111 mm (0.79 x 5.32 x 4.37 in)
重量：438 g (0.97 lb)
安装方式：导轨式安装
工作环境工作温度：
标准型号：-10 ~ 60°C（14 ~ 140°F）
宽温型号：-40 ~ 75°C（-40 ~ 167°F）
储存温度：-40 ~ 85°C（-40 ~ 185°F）
相对湿度：5 ~ 95%（无凝露）
安规认证Safety：UL 61010-2-201、EN 60950-1（认证申请中）
EMC：EN 61000-6-2/6-4
EMI：CISPR 22，FCC Part 15B Class A
EMS：
IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz ~ 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
IEC 61000-4-5 浪涌：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：信号：10 V
IEC 61000-4-8 PFMF：300A/m，60 s
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
注：请登录 Moxa 网站，获取最新认证信息。
MTBF（平均无故障工作时间）时间：1,391,620 小时
标准：Telcordia (Bellcore)，GB
保修

保修期：5年

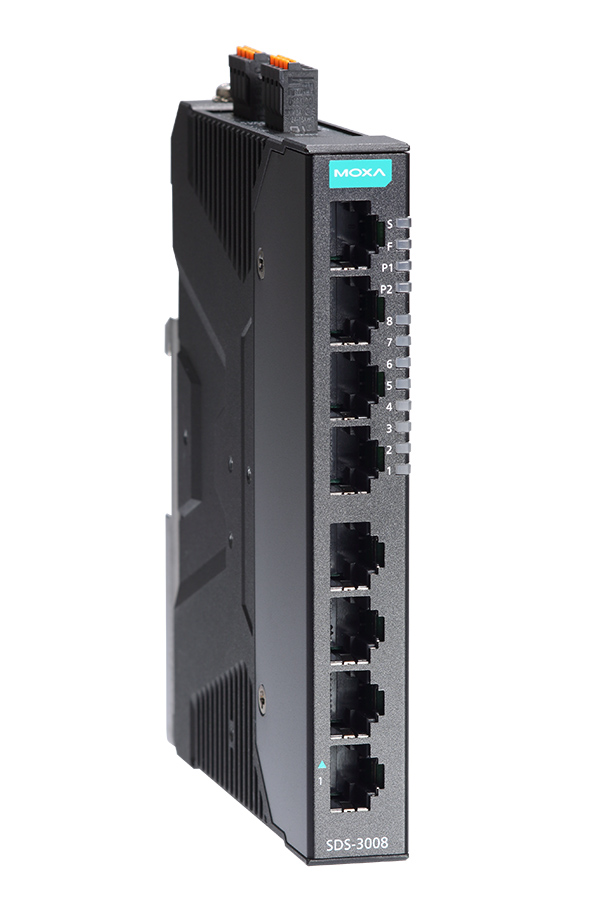

标温型号 产品编号 描述  SDS-3008 8个10/100BaseT(X)端口智能以太网交换机，-10 ~ 60 °C工作温度
