产品简介

KNS2800系列工业以太网交换机充分考虑了工业应用环境中的各种恶劣条件和干扰因素，借助高性能的ASIC芯片，提供大容量的数据交换能力，实现对GOOSE、采样值等关键控制报文在拥塞情况下的无丢包、实时性要求，适用于智能及传统变电站工业控制系统、综合自动化系统和电厂监控系统等多个领域。，除了支持端口、VLAN、组播、QoS、快速冗余环等丰富的软件特性外，还支持Console、Web多种管理方式以及上位机网管软件，为工业通信提供高性能和高可靠的解决方案。

产品特点

• ■ 全面工作状态指示灯，提供各个端口的活动信号以及运行、告警信号指示；
• ■ 全面符合IEEE802.3和IEEE802.3u、IEEE 802.3z等标准，并支持VLAN（802.1Q）、SNTP等功能协议；
• ■  提供丰富的QoS（802.1p）特性、灵活的用户业务安全特性，满足工业级以太网业务低时延抖动、高可靠性要求；
  ■  提供多种网络冗余解决方案：支持STP（802.1D）、RSTP（802.1w）网络协议；
  ■  支持双电源模块冗余运行；提供告警接点，支持电源模块告警和交换机告警功能；
  ■  采用无风扇、低功耗设计，正常功耗不超过10W；整机更可达-40℃～+85℃的超宽工作温度范围。
  ■  友好的菜单操作界面、支持中文、英文显示。

• 软件功能

  交换功能	支持VLAN、GVRP 支持端口限速 支持端口聚合 支持端口流控
  冗余技术	支持STP/RSTP
  组播技术	支持IGMP v1/v2/v3， IGMP Snooping 支持GMRP，支持静态组播，
  安全技术	支持IEEE 802.1x 支持HTTP、HTTPS  支持用户分级
  服务质量管理	支持SP,WRR队列调度 支持Qos设置
  IP管理	支持DHCP server/relay/client
  管理与维护	支持Console，Telnet，WEB管理方式 支持SNMPv1/v2 支持FTP,TFTP文件传输及软件升级 支持失电告警、电源告警、端口告警 支持端口镜像、Syslog、LLDP

  性能参数

  技术参数
  以太网标准	IEEE802.3-10BaseT、IEEE802.3u-100BaseTX/100Base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000BaseLX、 IEEE802.3ab-1000BaseTX、IEEE802.1ab、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、 IEEE802.1Q -VLAN Tagging、 IEEE802.1p -Class of Service、
  交换属性
  优先级队列	8
  VLAN数	4095
  VLAN ID	1-4095
  组播组数	256
  MAC地址	8K
  交换延迟	<5μs
  接口
  千兆接口	数量：4个
  	接口形式：SFP型光口（LC接口，单/多模可选）
  	接口速率：1000Base-LX（光口)
  百兆接口	数量：8个
  	接口形式：RJ45百兆电口
  	接口速率：10/100M自适应电口
  调试口	RS232，RJ45接口
  继电器告警端子	3A@250VAC；3A@24VD
  传输距离
  双绞线	100m（标准CAT5/CAT5e线缆）
  多模光纤	千兆多模：1310nm，550m；      百兆多模：1310nm，2km
  单模光纤	千兆单模：1310nm，20km；       百兆单模：1310nm，20/40km；1550nm，60/80km
  LED指示灯
  前面板指示灯	接口指示灯：LINK/ACT
  	系统运行指示灯：SYS
  	电源状态指示灯：PWR1；PWR2
  	告警指示灯：ALM
  后面板指示灯	RJ45电口指示灯：LINK/ACT
  	光纤指示灯：LINK/ACT
  电源指标
  输入电压	DC 24/48V 全兼容；输入范围DC 20V-60V AC/DC 110/220V 全兼容；输入范围：AC 85V-264V DC 88V-300V
  整机功耗	＜10W@满载
  冗余保护	支持
  工作环境
  工作温度	-40℃~85℃
  存储温度	-40℃~85℃
  相对湿度	5%~95%（无凝露）
  机械结构
  外壳	IP40防护等级，金属外壳
  安装	卡轨安装；
  尺寸	78mm×130mm×150mm 双电源 60mmx130mmx150mm 单电源
  行业标准
  EMC	EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5
  冲击	IEC60068–2-27
  自由落体	IEC60068-2-32
  震动	IEC60068-2-6
  质保
  保修期	5年
  认证

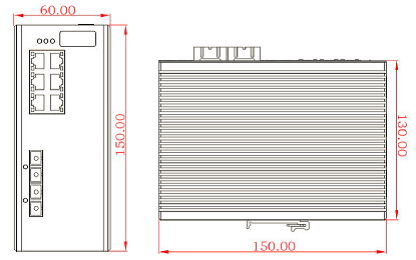

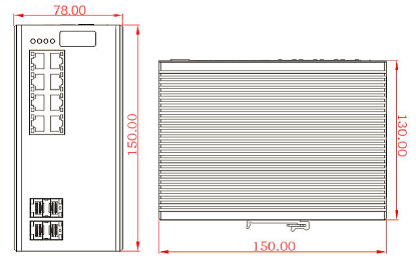

  国网A级认证 外形尺寸 订单信息 KNS2800-8GT-24/48DC-P1 卡轨交换机，8 千兆电口，单电源，24/48 DC 输入 KNS2800-8GT-24/48DC-P2 卡轨交换机，8 千兆电口，双电源，24/48 DC 输入 KNS2800-8GT2GMSP-24/48DC-P1 卡轨交换机，8 千兆电口 2 千兆多模 LC 光口，单电源，24/48 DC 输入 KNS2800-8GT2GSSP-24/48DC-P1 卡轨交换机，8 千兆电口 2 千兆单模 LC 光口，单电源，24/48 DC 输入 KNS2800-8GT2GSSP-110/220ADC-P2 卡轨交换机，8 千兆电口 2 千兆单模 LC 光口，双电源，110/220VAC/DC输入 KNS2800-8GT4GMSP-24/48DC-P1 卡轨交换机，8 千兆电口 4 千兆多模 LC 光口，单电源，24/48 DC 输入 KNS2800-8GT4GSSP-110/220ADC-P1 卡轨交换机，8 千兆电口 4 千兆单模 LC 光口，单电源，110/220VAC/DC输入 KNS2800-8GT4GMSP-110/220ADC-P2 卡轨交换机，8 千兆电口 4 千兆多模 LC 光口，双电源，110/220VAC/DC输入 订单型号说明 G 表示千兆接口类型及传输距离 GT： 10/100/1000自适应千兆电口； GSSP：千兆LC光口，单模1310nm,20km传输距离； GMSP：千兆LC光口，多模850nm,500m传输距离； 传输距离支持20/40/60/80km可选，光口支持单纤双向可选； 例如：6FT2GMSP, 6百兆电口 2千兆多模 LC 光口 F（表示百兆光口类型，后接接口类型及传输距离） SC/FC/ST接口类型可选 传输距离支持0~80km可选 FT： 10/100/1000自适应百兆兆电口； FSSP：百兆LC光口，单模1310nm,20km传输距离； FMSP：百兆LC光口，多模1310nm,500m传输距离； FSST：百兆ST光口，单模1310nm,20km传输距离； FMST：百兆ST光口，多模1310nm,500m传输距离； FSSC：百兆SC光口，单模1310nm,20km传输距离； 传输距离支持20/40/60/80km可选，光口支持单纤双向可选； 例如：6FT2FSSC, 6百兆电口 2百兆单模 SC 光口
