简介
EDS-305/308/309/316系列5/8/9/16口以太网交换机给您的以太网连接提供经济的解决方案。内嵌的智能报警功能，可以帮助系统维护者监控网络的运行状况。此一系列产品专为恶劣的工业环境设计，如在危险地点（Class I，Div. 2/ATEX），符合FCC、UL及CE标准。EDS-305/308/309/316系列包含了2类型号，分别是0~60°C的一般型号和-40~75°C的宽温型号。这两类产品各为工业应用环境中标准的和扩展的工作温度所设计，并且通过了100%的烧机测试，可以满足工业自动化控制的特殊需求，该EDS-305/308/309/316系列可以方便地安装在导轨或在一个配电箱。
特点
•冗余24伏双直流电源输入
•电源故障和端口连接中断时可以通过继电器进行报警
•广播风暴保护
•透明传输标有VLAN记号的封包
•工作温度-40~75°C（宽温型号）
硬件规格技术参数标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT（X）and 100BaseFX
IEEE 802.3x适用于Flow Control
处理类型：存储和转发
流控：IEEE802.3x全双工，背压式流控
交换机属性MAC地址表大小：1K（EDS-305/308/309）
封包缓冲区大小：n/a（EDS-305），512Kbit（EDS-308/305）
接口光纤接口：100BaseFX端口（SC/ST接口）
RJ45端口：10/100BaseT（X）自动侦测，全/半双工，MDI/MDI-X自适应
DIP开关：启用/禁用广播风暴保护
LED指示灯：PWR1，PWR2，FAULT，10/100M（TP口），100M（光口）
报警输出：一路继电器输出报警，1A @ 24VDC

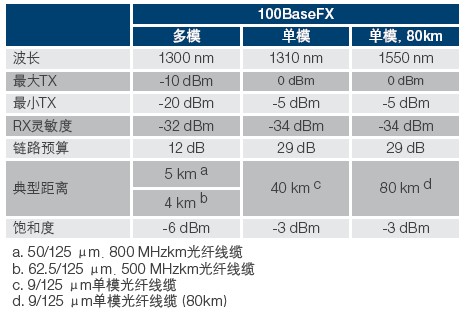

光纤
电源需求输入电压：
EDS-305/308：24VDC（12~48VDC），双冗余输入
输入电流：
EDS-305：0.13A @ 24V
EDS-305-M/S：0.17A @ 24V
EDS-308：0.13A @ 24V
EDS-308-M/S：0.21A @ 24V
EDS-308-MM/SS：0.26A @ 24V
过载电流保护：
EDS-305，EDS-305-M，EDS-305-S，EDS-308：1.1A
EDS-308-M/S/MM/SS：1.6A
接口：1个可插拔的6针接线端子
反接保护：提供
机械特性包装：金属外壳，IP30防护
尺寸：
EDS-305/308/309系列：53.6 x 135 x 105mm（2.11 x 5.31 x 4.13in）
重量：
EDS-305/308/309系列：630g
安装：导轨、壁挂安装（可选套件）
工作环境工作温度：
标准型号：0~60°C（32~140°F）
宽温型号：-40~75°C（-40~167°F）
存储温度：-40~85°C（-40~185°F）
相对湿度：5~95%（无凝露）
安规认证Safety：
EDS-305系列：UL508，UL60950-1，CSA C22.2 No.60950-1
EDS-308：UL508，UL60950-1，CSA C22.2 No.60950-1，EN60950-1
Hazardous Location：UL/cUL Class I Division 2 ,Groups A/B/C/D，ATEX Zone2 Ex nC IIC
EMI：FCC Part15 Subpart B Class A，EN55022 Class A
EMS：
EN61000-4-2（ESD）Level3，EN61000-4-3（RS）Level3，EN61000-4-4（EFT）Level3，EN61000-4-5（Surge）Level3，EN61000-4-6（CS）（EDS-305/308：Level2；EDS-309/316：Level3）
Marine：DNV，GL
Shock：IEC60068-2-27
Freefall：IEC60068-2-32
Vibration：IEC60068-2-6
MTBF（平均无故障时间）：
EDS-305系列：422，000小时
EDS-308系列：255，000小时
数据库：MIL-HDBK-217F，GB
保修保修期：5年
