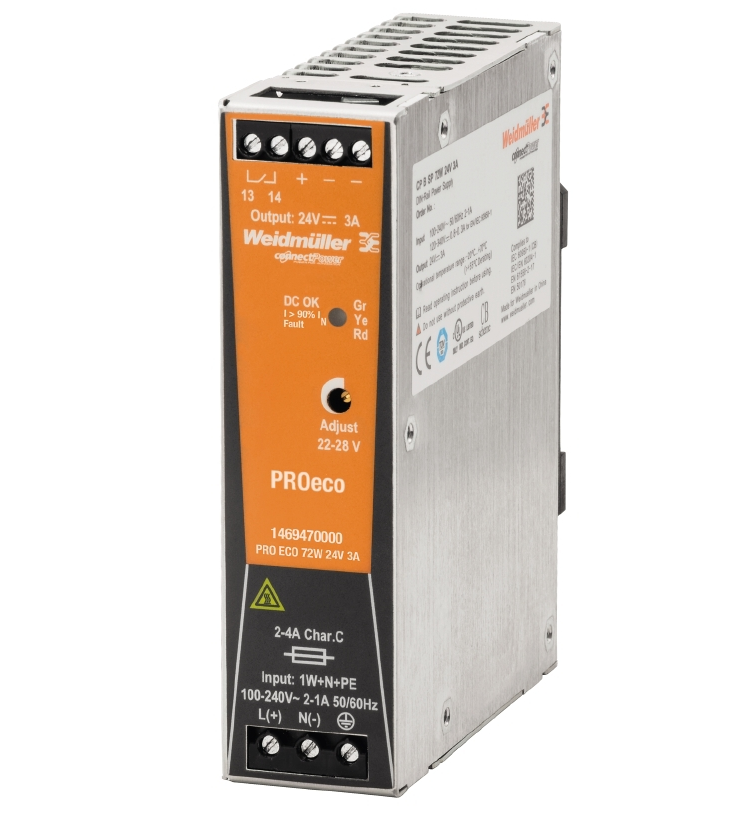

魏德米勒 开关电源 1469470000 PRO ECO 72W 24V 3A

Date:2017-8-17 13:56:52

产品型号：PRO ECO 72W 24V 3A

产品订货号：1469470000

产品参数：宽度 34 mm
宽度 (英寸) 1.339 inch
高度 125 mm
高度 (英寸) 4.921 inch
深 100 mm
深度 (英寸) 3.937 inch
净重 576 g
工作温度 -25 °C...70 °C
存储温度 -40 °C...85 °C
AC 输入电压范围 85…264 V AC (降额 @ 100 V AC)
交流电流损耗 0,55 A @ 230 V AC / 1,04 A @ 110 V AC
建议后备熔丝 2 A / DI, 安全熔断器
6 A, Char. B, 断路器
2...4 A, Char. C, 断路器
接线方式 [输入] 螺钉联接
浪涌电流 最大值40 A
直流电流损耗 0,22 A @ 370 V DC / 0,68 A @ 120 V DC
输入熔断器（内置） 是
输入电压范围 直流 80…370 V DC ( 降额 @ 120 V DC)
输入频率 47...63 Hz
频率范围 交流 47...63 Hz
额定输入电压 100...240 V AC (宽范围输入)
上升时间 ≤ 100 ms
反向电压保护 是
可拼接 是，最大值5
容性负载 无限制
持续输出电流 @ U额定 3 A @ 55 °C, 2,25 A @ 70 °C
接线方式 [输出] 螺钉联接
残余波纹, 切换峰值电流 < 50 mVSS @ 24 V DC, I额定
输出功率 72 W
输出电压 22...28 V (可使用电位计调节)
输出电压 24 V
过载保护 是
额定输出电压 24 V DC ± 1 %
额定输出电流 3 A @ 55 °C
MTBF > 500,000 h 符合 IEC 1709 (SN29500)
信号装置 绿色 LED (U输出 > 21.6 V DC), 黄色 LED (I输出 > 90% I额定 典型值 ), 红色 LED (过载, 过热, 短路, U输出 < 20.4 V DC)
允许的最大空气湿度（操作） 5 %…95 % RH
功率因数（约） > 0.5 @ 230 V AC / > 0.53 @ 115 V AC
功率损耗, 空载 4 W
功率损耗, 额定负载 9.5 W
外壳规格 金属，耐腐蚀
安装位置、安装提示 TS35安装导轨的水平方向 顶部 50 mm 间隙 & 底部用于空气循环 可以并排安装，不留间隙。
工作温度 -25 °C...70 °C
效率 87 %
断电保持时间 @ I额定 > 100 ms @ 230 V AC / > 20 ms @ 115 V AC
最大接地泄漏电流 3.5 mA
短路保护 是
负载反向电压保护 30…35 V DC
过热保护 是
防护等级 IP20
抗振动稳定性 IEC 60068-2-6 1 g 符合 EN50178
符合 EN55022 标准的发射干扰 等级 B
谐波电流限制 符合EN 61000-3-2
抗干扰检查方式 EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (脉冲), EN 61000-4-5 (电涌), EN 61000-4-6 (传导), EN61000-4-8 (Fields), EN61000-4-11 (Dips)
抗冲击稳定性 IEC 60068-2-27 所有方向均 15 g
污染等级 2
绝缘电压 输入对地 2 kV
绝缘电压 输出对地 0.5 kV
输入/输出绝缘电压 3 kV
防护等级 I，带 PE 连接、
低压保护 SELV符合EN60950, PELV 符合EN60204
用于开关电源设备的安全变压器 IEC61558-2-16
用于电子设备 符合 EN50178 / VDE0160
电气机械设备 根据EN60204
防止电击的安全隔离/保护 VDE0100-410 /符合DIN57100-410
防触电保护 符合VDE0106-101
拧紧扭力， 最大【输出】 0.6 Nm
拧紧扭力， 最小【输出】 0.5 Nm
接线方式 [输出] 螺钉联接
最大压接面积，AWG/kcmil [输出] 12
最大压接面积，硬导线 [输出] 6 mm²
最大压接面积，软导线 [输出] 2.5 mm²
最小压接面积 AWG/kcmil [输出] 26
最小压接面积 硬导线 [输入] 0.5 mm²
最小压接面积 软导线 [输出] 0.5 mm²
端子接线回路数量 [输出] 5 (+,--,13,14)
接线方式 [输入] 螺钉联接
最大压接面积，AWG/kcmil [输入] 12
最大压接面积，硬导线 [输入] 6 mm²
最大压接面积，软导线 [输入] 2.5 mm²
最大拧紧扭矩[输入] 0.6 Nm
最小压接面积 AWG/kcmil [输入] 26
最小压接面积 硬导线 [输入] 0.5 mm²
最小压接面积 软导线 [输入] 0.5 mm²
最小拧紧扭矩 [输入] 0.5 Nm
端子接线回路数量 [输入] 3 用于 L/N/PE
浮动触点 是
继电器接通/断开 输出电压 >21.6 V DC/ <20.4 V DC, 过载
触点负载（常开触点） max. 30 V DC / 1 A
