MIEN3024-AD220非网管增强型机架式工业以太网交换机24百兆口

产品简介

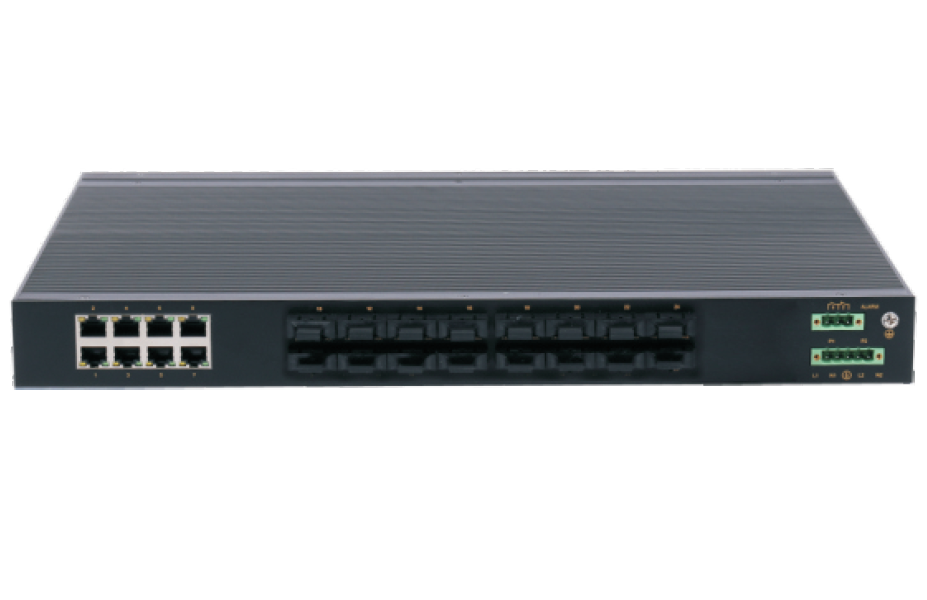

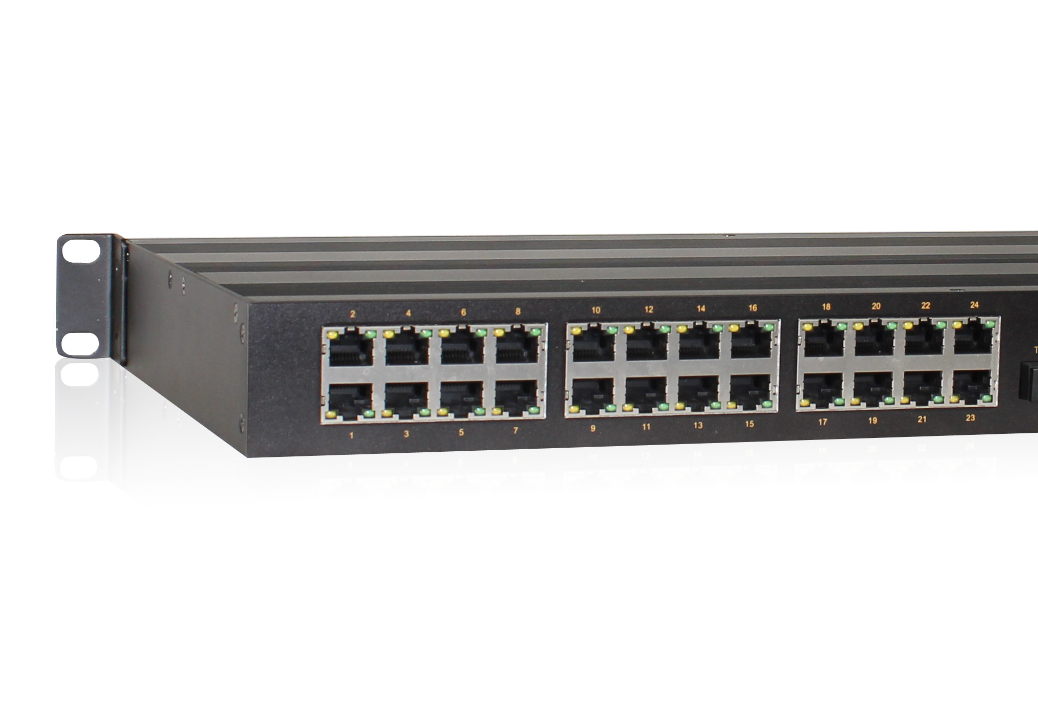

武汉迈威生产的MIEN3024增强型机架式工业以太网交换机，是专为工业高速通信网络应用而设计开发的工业以太网交换机。本系列交换机特点为即插即用的简单应用方式，所有的电口支持自动协商、Auto-MDI/MDI-X 等功能。本系列交换机提供冗余电源支持，可同时提供宽范围的直流和交流电源输入。在结构安装方面，该交换机使用机架安装，满足工业现场的需求。

产品特点

■ 应用方式多变

可以用于即插即用的简单应用方式，也可以用于复杂的网络方式，满足用户多方面的需求。所有的电口支持自动协商、Auto-MDI/MDI-X等功能。

■ 工业应用设计

冗余双电源输入设计，标准19英寸1U机架式，支持前后出线安装，设备支持继电器掉电告警，端口换线连接快速恢复，工作温度：-40℃~85℃。

技术参数
以太网标准	IEEE802.3(以太网)、IEEE802.3u (100Base-TX和100Base-FX)、IEEE802.3x (流控)
交换属性
MAC地址	8K
背板带宽	4.8Gbps
包转发率	3.57Mbps
交换延迟	<5μs
接口
百兆接口	数量：24个
	接口形式：1×9固定光口（单/多模可选， SC/FC/ST接口可选）或RJ45百兆电口
	接口速率：100Base-FX（光口）、10/100M自适应电口
调试口	RS232，RJ45接口
电源端子	MIEN3024、MIEN3024-4/8S/M 7.62mm间距插入式端子 MIEN3024-12/16/24S/M 5.08mm间距插入式端子
继电器告警端子	5.08mm间距插入式端子，1A@24VDC
传输距离
双绞线	100m（标准CAT5/CAT5e线缆）
多模光纤	百兆多模：1310nm，2km
单模光纤	百兆单模：1310nm，20/40km；1550nm，60/80km
LED指示灯
前面板指示灯	接口指示灯：LINK/ACT；SPEED
	系统运行指示灯：RUN
	电源状态指示灯：PWR1；PWR2
	告警指示灯：ALARM
后面板指示灯	RJ45电口指示灯：LINK/ACT；SPEED
后面板指示灯	光纤指示灯：LINK/ACT
电源指标
输入电压	DC110~220V（DC110~370V宽压范围）或AC100~240V（AC85~264V宽压范围）支持DC24V、DC48V可选
整机功耗	＜25W@满载
过载保护	支持
反接保护	支持
冗余保护	支持
工作环境
工作温度	-40℃~85℃
存储温度	-40℃~85℃
相对湿度	5%~95%（无凝露）
机械结构
外壳	IP40防护等级，铝合金外壳
安装	19英寸1U机架式，支持前后出线安装
尺寸	MIEN3024、MIEN3024-4/8S/M 482.6mm×44mm×210mm (W×H×D) MIEN3024-12/16/24S/M 482.6mm×44mm×330mm (W×H×D)
行业标准
EMC	EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5
冲击	IEC60068–2-27
自由落体	IEC60068-2-32
震动	IEC60068-2-6
质保
保修期	5年
认证
CE、FCC、RoHS

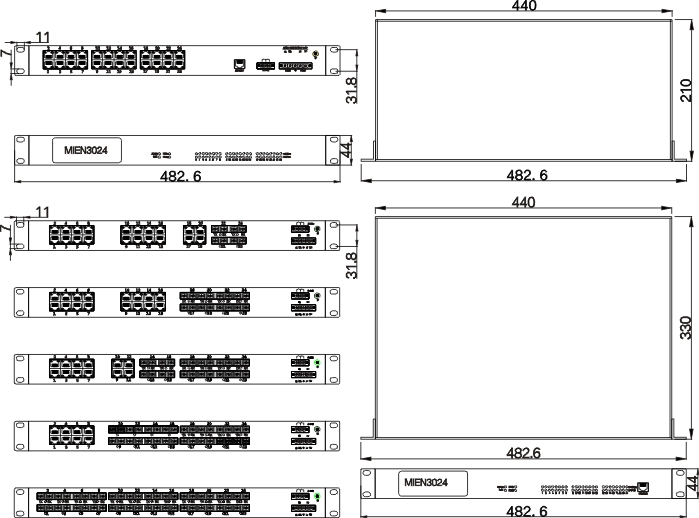

外形尺寸

订单信息
MIEN3024-AD220	24个百兆电口，标配单电源
MIEN3024-4F-AD220	4个百兆光口+20个百兆电口，标配单电源
MIEN3024-8F-AD220	8个百兆光口+16个百兆电口，标配单电源
MIEN3024-12F-AD220	12个百兆光口+12个百兆电口，标配单电源
MIEN3024-16F-AD220	16个百兆光口+8个百兆电口，标配单电源
MIEN3024-24F-AD220	24个百兆光口，标配单电源
订单型号说明
F（表示百兆光口类型，后接接口类型及传输距离） SC/FC/ST接口类型可选传输距离支持0~80km可选	S-SC20：百兆光口，单模1310nm，20km传输距离； M-SC02：百兆光口，多模1310nm，2km传输距离；接口类型支持SC/ST/FC可选; 传输距离支持20/40/60/80km可选，光口支持单纤双向可选；例如：12S-SC40:12个单模SC光口，传输距离为40km
电源	AD220：标配交直流通用单电源； 2AD220：交直流通用双冗余电源； DC24: 直流输入单电源DC24V DC48: 直流输入单电源DC48V 2DC24: 直流输入双电源DC24V 2DC48: 直流输入双电源DC48V
例如：MIEN3024-4S-FC20-2AD220: 4个百兆单模FC光口，传输距离20km，20个百兆电口，双电源AC/DC220V MWE232-A/B/C MWE485-A/B/C/D/E/TD MWE485-YG/YGM MWE485-H4/HUB4/HUB8 MWE810 MWE820A/B MWE-CAN100 MISCOM8024 MISCOM8048 MISCOM6026 MISCOM7026 MISCOM7028 MIGE7010-M12 MIEN3205C MIEN3208E MIEN6208 MIEN6209 MIEN6216 MIEN6218 MIEN6220 MIGE7208 MIGE7209 MIGE7212/7214 MIGE7220 MISCOM6208BP （BY-Pass技术）MIEN2018 MIEN2026 MIEN2016 MIEN2024 MIEN3024 MIEN3026MIEN2204 MIEN2205 MIEN2206 MIEN2208 MIEN2210 MIGE2210 MIGE2208G MIEN1202A MIEN1203A MIEN2104 MIEN2105 MIEN3104 MIEN3105 MIEN5108 MIGE7110 MIGE7110S MT8110 MIEN1203 MIGE1203 MPORT3101 Mport3102 Mport3104 Mport2102 Mport1101 MWF101 MWF201 MWF204 MWF208 MWF251 MWF501 MWF516 MIGE7100S MIEN5100 MIGE7100 购买电话：13581789724 王海旭 010-82827893/39-8004 详情请登陆：www.hesimann.com
