MIEN2208BP 8口百兆光路旁通非网管型导轨式工业以太网交换机
产品简介
武汉迈威通信有限公司生产的MIEN2208BP 产品是高性能非网管型工业以太网交换机，产品提供工业卡轨式安装方式，能够适应各种恶劣的工作环境，通信性能稳定。产品提供2 光6 电机型，其中光口为100Base-FX 单纤双向接口，支持BY-PASS 掉电直通功能，保障了光纤链路的完整性，进一步提升整体网络结构的可靠性；电口为10Base-T/100Base-TX 以太网RJ45 端口，每个RJ45 端口都具有自适应功能，能自动的配置到10Base-T 或100Base-TX 状态以及全双工或半双工的运行模式，并能自动进行MDI/MDI-X 连接。
产品特点
■ BY-PASS网络智能切换
支持BY-PASS光路旁通功能，在出现掉电等造成设备功能失效的时候能自动将设备的光纤接口进行短接切换，保障了光纤链路的完整性，进一步提升整体网络结构的可靠性。
■ 工业级应用设计
冗余双电源输入设计，带继电器掉电报警输出端子，设备标准卡规式安装，能适应恶劣工作环境，工作温度：-40℃~85℃，相对湿度：5%~95%（无凝露）。
性能参数
技术参数
|
以太网标准
|
IEEE802.3(以太网)、IEEE802.3u (100Base-TX和100Base-FX)、IEEE802.3x (流控)、IEEE802.3z（1000Base-LX）、IEEE802.3ab (1000Base-T)
|
| 交换属性 |
MAC地址
|
2K
|
背板带宽
|
1.6Gbps
|
包转发率
|
1.2Mbps
|
交换延迟
|
<5μs
|
| 接口 |
百兆接口
|
数量：8个 |
接口形式：単纤双向SC固定光口或RJ45百兆电口
|
接口速率：100Base-FX（光口）、10/100M自适应电口
|
电源端子
|
5.08mm间距插入式端子
|
继电器告警端子
|
5.08mm间距插入式端子，1A@24VDC
|
| 传输距离 |
双绞线
|
100m（标准CAT5/CAT5e线缆）
|
光纤
|
20km/40 km/60 km/80 km
|
| LED指示灯 |
前面板指示灯
|
接口指示灯：LINK/ACT；SPEED
|
系统运行指示灯：RUN
|
电源状态指示灯：PWR1；PWR2
|
| 电源指标 |
输入电压
|
DC12~48V（支持双电源冗余输入）
|
| 整机功耗 |
＜5W@满载
|
过载保护
|
支持
|
| 反接保护 |
支持
|
冗余保护
|
支持
|
| 工作环境 |
| 工作温度 |
-40℃~85℃
|
存储温度
|
-40℃~85℃
|
| 相对湿度 |
5%~95%（无凝露）
|
| 机械结构 |
外壳
|
IP40防护等级，铝合金外壳
|
安装
|
标准35mm DIN卡轨式
|
尺寸
|
54.0mm*136.0mm*110.0mm (W×H×D)
|
| 行业标准 |
EMC
|
EN61000-4-2（ESD），Level 4
EN61000-4-3（RS），Level 4
EN61000-4-4（EFT），Level 4
EN61000-4-5（Surge），Level 4
EN61000-4-6（CS），Level 4
EN61000-4-8，Level 5
|
冲击
|
IEC60068–2-27
|
| 自由落体 |
IEC60068-2-32
|
震动
|
IEC60068-2-6
|
| 质保 |
保修期
|
5年
|
认证
|
CE、FCC、RoHS
|

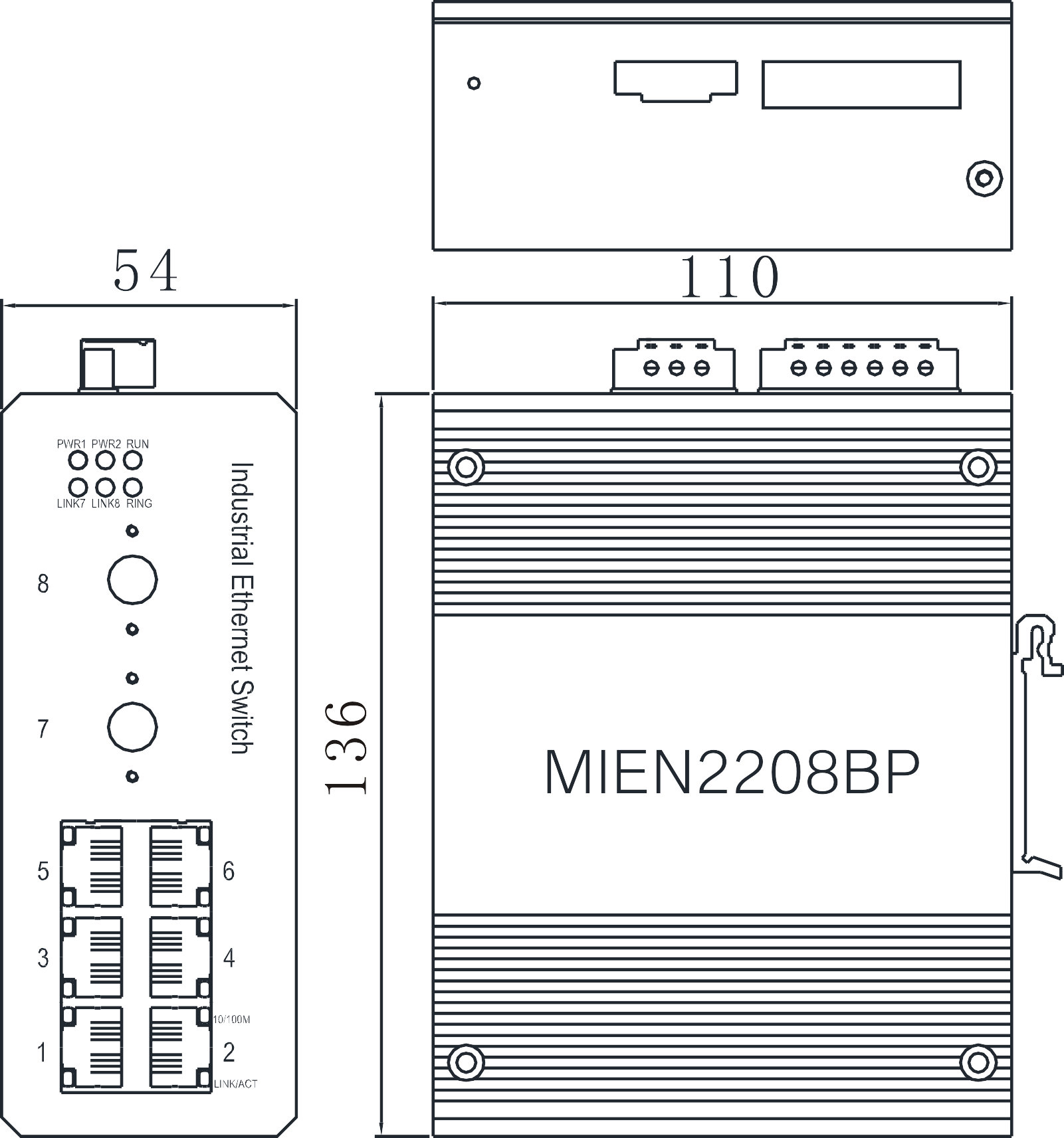

外形尺寸
订单信息
|
MIEN2208BP-2TS
|
2个百兆光口+6个百兆电口，支持单电源DC12~48V
|
| 订单型号说明 |
F（表示百兆光口类型，后接接口类型及传输距离）
传输距离支持0~80km可选
|
|
| 例如：MIEN2208BP-2TS-SC20: 2个百兆単纤双向SC光口，传输距离20km，6个百兆电口，单电源DC12~48V |
